气动低温角式调节阀(气动低温高压调节阀)

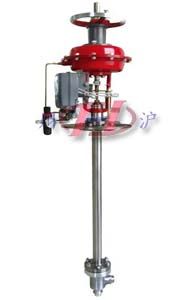

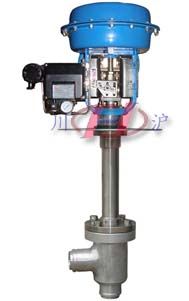

ZMAS气动低温角式调节阀(标准型) ZMAS气动低温角式调节阀(带手轮装置)
ZMAS气动低温角式调节阀(标准型) ZMAS气动低温角式调节阀(带手轮装置)

■ 产品概

气动低温角式调节阀采用低温调节阀体与气动薄膜执行器组成,其结构简单,动作可靠,维修方便,防火防爆,阀体流路简单,阻力小,流通能力大,重量轻。气动低温高压调节阀广泛应用在大型空分设备制氧机上。产品符合GB/T4213-92。
气动低温角式调节阀体积小、重量轻、阀芯采用顶导向结构,具有流路简单、阻力小、易于冲洗的特点。适用于要求直角连接,介质为高粘度、含悬浮物和颗粒状介质的调节。

■ 主要技术参数

● 阀体

阀体形式 角型单座铸造球型阀
公称通径 DN20~100mm
公称压力 PN1.0、1.6、2.5、4.0、6.4、10.0
法兰标准 GB/T9113、 JB/T79
连接形式 法兰(FF RF RTJ)、焊接、对焊
压盖型式 螺栓压紧式
密封填料 V型聚四氟乙烯填料
阀体材料 铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti)等

● 阀内件

阀芯形式 单、双座柱塞型阀芯
流量特性 等百分比特性和线性特性
内件材料 不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti)等

● 执行机构及附件、作用形式

执行器名称 ZHA/B多弹簧簿膜执行机构
执行器型号 ZHA/B-22 ZHA/B-23 ZHAB-34
有效面积(cm2) 350 350 560
行程(mm) 10、16 25 40
弹簧范围 1.5~3kg/cm2(0.15~0.3MPa)
膜片材料 乙丙橡胶夹尼龙布
气源接口 RC1/4"
环境温度 -30~+70℃
可配附件 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
作用形式 气关式(B)—失气时阀位开(FO);气开式(K)—失气时阀位关(FC)

■ 额定流量系数Kv、额定行程、配用执行器型号

公称通径DNmm 20 25 32 40 50 65 80 100 125 150 200
阀座直径dN(mm) 10 12 15 20 25 32 40 50 65 80 100 125 150 200
额定行程L(mm) 10 16 25 40 60
配用执行机构型号 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45

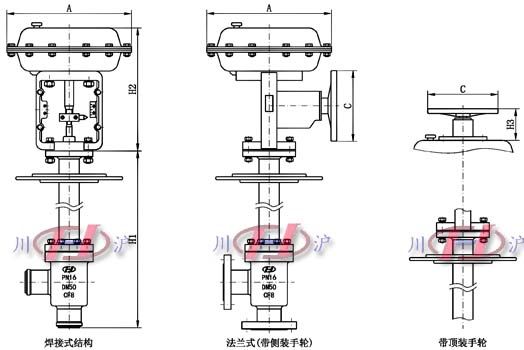

■ 主要外形及连接尺寸

ZMAS气动低温角式调节阀
公称通径DN(mm) 25 32 40 50 65 80 100 125 150 200 250 300
L\H\H1\H2\H3\A PN16/25 由于该阀门为订做产品,所有外型结构尺寸需以工程师现场设计为准,如需详细产品技术资料及连接尺寸,请与我公司技术部或者销售部联系,公司技术人员会为您提供完整的图纸及技术资料。
PN40
PN64
