气动智能调节阀
|
|
气动智能调节阀(配山武定位器) |
气动智能调节阀(配西门子定位器) |
■ 产品概
气动智能调节阀采用了通用性及互换性的模块化设计,结构紧凑,其特点是变化品种较多,能动地阀内进行多种不同的组合适用于各种高压差、低噪音和高精度的场合,满足用户不同的使用要求。模块化的设计有效提高了智能型气动调节阀的密封等级和使用寿命并极大的简化了用户在使用维护中的操作过程,从而大大提高了气动智能调节阀的综合性能。
气动智能调节阀执行机构采用模块化设计,可在现场随意更换正、反作用形式并对弹簧进行有效的防腐保护,从而延长了执行机构的使用寿命,方便了用户的使用。执行机构与智能电气阀门定位器的配套采用了无管路连接的设计,提高了调节阀的抗震性能、使用稳定性与调节精度。满足了对各种不同工况的精确调节。
■ 主要技术参数
● 阀体
阀体形式 |
精小型直通铸造球型阀 |
公称通径 |
DN20~200mm |
公称压力 |
PN1.6、2.5、4.0、6.4MPa |
法兰标准 |
GB/T9113、 JB/T79 |
连接形式 |
法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内) |
阀盖形式 |
标准型-17~+230℃、高温型+230~+450℃、低温型-60~-196℃、波纹管密封型-40~+350℃ |
压盖型式 |
螺栓压紧式 |
密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
● 阀内件
阀芯形式 |
单座柱塞型、笼式单座型、套筒导向型阀芯 |
流量特性 |
线性、等百分比 |
● 执行机构及附件、作用形式
执行器型式 |
ZHA/B多弹簧簿膜执行机构 |
执行器型号 |
ZHA/B-22 |
ZHA/B-23 |
ZHAB-34 |
ZHA/B-45 |
ZHA/B-56 |
有效面积(cm2) |
350 |
350 |
560 |
900 |
1400 |
行程(mm) |
10、16 |
25 |
40 |
40、60 |
100 |
弹簧范围(KPa) |
20~100(标准)、20-60、60-100、40-200、80-240 |
膜片材料 |
丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布 |
供气压力 |
140~400KPa |
气源接口 |
RC1/4" |
环境温度 |
-30~+70℃ |
可配附件 |
智能定位器(西门子、山武、韩国YTC)、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
作用形式 |
气关式(B)—失气时阀位开(FO);气开式(K)—失气时阀位关(FC) |
■ 主要内部结构图
■ 主要零件材料
1 |
阀体 |
WCB |
CF8 |
CF8M |
CF3M |
2 |
垫片 |
金属石墨垫片/聚四氟乙烯(PTFE) |
3 |
阀座、套筒 |
304 |
304 |
316 |
316L |
4 |
阀芯 |
304 |
304 |
316 |
316L |
5 |
导向套 |
304 |
304 |
316 |
316L |
6 |
阀盖 |
WCB |
CF8 |
CF8M |
CF3M |
7 |
阀杆 |
304 |
304 |
316 |
316L |
8 |
填料 |
PTFE/柔性石墨 |
9 |
弹簧 |
65Mn |
304 |
316 |
316L |
10 |
螺母 |
304 |
304 |
316 |
316L |
■ 主要性能指标
项目 |
不带定位器 |
带定位器 |
基本误差% |
±5.0 |
±1.0 |
回差% |
≤3.0 |
≤1.0 |
死区% |
≤3.0 |
≤0.4 |
始终点偏差% |
气开 |
始点 |
±2.5 |
±1.0 |
始点 |
±5.0 |
±1.0 |
气关 |
始点 |
±5.0 |
±1.0 |
终点 |
±2.5 |
±1.0 |
额定行程偏差% |
≤2.5 |
泄露量L/h |
0.01%×阀额定容量 |
可调范围R |
30:1 |
■ 额定流量系数Kv、额定行程、配用执行器型号
公称通径 DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
阀座直径 dN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
额定流量系数KV |
单座 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
笼式 |
5.9 |
9 |
15 |
23 |
35 |
59 |
95 |
148 |
236 |
355 |
568 |
套筒 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
360 |
570 |
额定行程(mm) |
16 |
25 |
40 |
60 |
执行器型号 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |

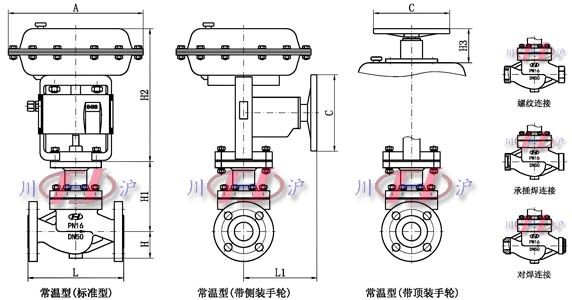

■ 主要外形及连接尺寸
公称通径 DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
L |
PN16/25 |
181 |
184 |
200 |
222 |
254 |
276 |
298 |
352 |
410 |
451 |
600 |
PN40 |
194 |
197 |
200 |
235 |
267 |
292 |
317 |
368 |
425 |
473 |
610 |
PN64 |
206 |
200 |
210 |
251 |
286 |
311 |
337 |
394 |
440 |
508 |
650 |
H |
PN16/25 |
52.5 |
57.5 |
75 |
75 |
85.5 |
92.5 |
100 |
110 |
142.5 |
158 |
170 |
PN40 |
52.5 |
57.5 |
75 |
75 |
82.5 |
92.5 |
100 |
117.5 |
150 |
167.5 |
187.5 |
PN64 |
65 |
40 |
85 |
85 |
90 |
102.5 |
107.5 |
125 |
172.5 |
195 |
207.5 |
H1 |
132 |
132 |
158 |
170 |
179 |
214 |
221 |
234 |
270 |
294 |
331 |
H2 |
298 |
298 |
298 |
298 |
298 |
380 |
380 |
380 |
510 |
510 |
510 |
H3 |
180 |
180 |
180 |
180 |
180 |
236 |
236 |
236 |
310 |
310 |
310 |
L1 |
289 |
289 |
289 |
289 |
289 |
347 |
347 |
347 |
476 |
476 |
476 |
A |
282 |
282 |
282 |
282 |
282 |
360 |
360 |
360 |
470 |
470 |
470 |
C |
220 |
220 |
220 |
220 |
220 |
270 |
270 |
270 |
320 |
320 |
320 |
注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取新数据。
|
