气动隔膜调节阀(耐酸碱调节阀)

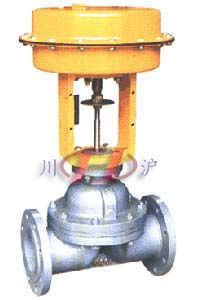

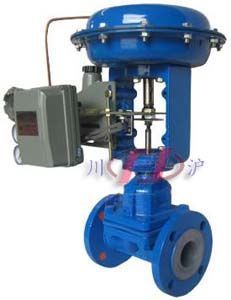

ZJSG气动隔膜调节阀(调节型) ZJSG气动隔膜调节阀(切断型)
ZJSG气动隔膜调节阀(调节型) ZJSG气动隔膜调节阀(切断型)

■ 产品概

ZJSG气动隔膜调节阀具有结构简单、流路阻小、流通力较同口径的其它阀大,无泄漏,能用于高粘度及悬浮颗粒流体的调节,根据隔膜材料的不同(橡胶或聚四氟乙烯)适用于调节强碱、强腐蚀性介质。由隔膜阀配用气动薄膜执行机构组成。隔膜与阀体间“山”形凸出面进行密封,与外界隔离(无填料函),特别适合于要求耐腐蚀、剧毒场合。本系列调节阀采用模块化设计,可采用不同组合、配用各种附件。其主要特点如下:
1、采用轻型执行机构,高度及重量均可减小30%。
2、阀体内表面有多种材料涂复层,避免介质直接接触,承受强阀腐蚀性介质的腐蚀。
3、阀门关闭时,内、外泄漏量为零,特别适合于剧毒介质或不允许污染介质的阀节。
4、流路简单,阻力小,额定流量系数比同口径单座,套筒调节阀大。

■ 主要技术参数

● 阀体

阀体形式 直通铸造隔膜阀
公称通径 DN15~200mm
公称压力 PN1.0、1.6、2.5
法兰标准 GB/T9113、 JB/T79
连接形式 法兰(FF RF RTJ)
压盖型式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

● 阀内件

阀芯形式 隔膜式
流量特性 快开特性

● 执行机构及附件、作用形式

执行器名称 ZHA/B多弹簧簿膜执行机构
执行器型号 ZHA/B-22 ZHA/B-23 ZHAB-34
有效面积(cm2) 350 350 560
行程(mm) 10、16 25 40
弹簧范围 1.5~3kg/cm2(0.15~0.3MPa)
膜片材料 乙丙橡胶夹尼龙布
气源接口 RC1/4"
环境温度 -30~+70℃
可配附件 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
作用形式 气关式(B)—失气时阀位开(FO);气开式(K)—失气时阀位关(FC)

■ 主要零件材料

阀体 HT200、ZG230~450或下述材质衬里
隔膜 丁荃胶、天然胶、聚四氟乙烯波纹
薄膜 丁腈橡胶夹增强涤纶织物
弹簧 60S12Mn、阀体衬里材质及适用范围

■ 阀体衬里材料适用场合

阀体衬里 使用温度(℃) 适用介质
无衬里 -10~+175 适用于非腐蚀性介质
软橡胶 -10~+85 有很好的耐磨性能,适用于水泥、粘土、煤尘、干燥化肥等
硬橡胶 -10~+85 适用于无机械、盐类、盐酸、镀金属溶液、软水、氯化物、氯气等
氯丁胶 -10~+105 适用于动物油、植物油和润滑油,PH值变化范围很大的腐蚀性泥浆。抗磨损性能良好
丁荃胶 -10~+120 防腐性能和耐磨性能良好,对大部分无机酸和酸性灰浆的耐蚀性最好
搪瓷 -10~+175 适用于温无机酸、氧化酸、卤素、醇类、酯类等化合物
氟46 -10~+190 适用于硫酸、盐酸、氢氧化钠等强腐蚀介质

■ 隔膜衬里材料适用场合

隔膜材质 使用温度(℃) 适用介质
丁荃胶(B级) -40~+100 大部分无机酸如:硫酸、氢氟酸、磷酸等适用,耐蚀性好,同时而各种碱和盐类
天然胶(Q级) -50~+100 主要用于净化水、无机盐和烯的矿物酸介质
聚四氟乙烯 -10~+150 极优的化学稳定性、耐强酸、浓碱、强氧化剂的腐蚀

■ 额定流量系数Kv、允许压差及额定行程

公称通径mm 15 20 25 32 40 50 65 80 100 125 150 200
允许压差(MPa) 1.0 0.89 1.0 1.0 1.0 1.0 1.0 0.6 0.38 0.15
流量系数Kv 8 12 16 38 60 68 90 150 300 500 600 1200
行程(mm) 10 16 25 40 60
