电动高压球阀
 |
 |

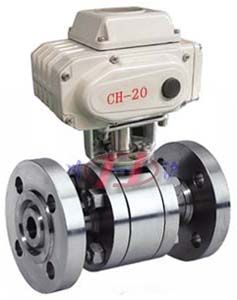

| 电动高压球阀 (法兰式) |
电动高压球阀 (焊接式) |
■ 产品概述
川沪牌电动高压球阀是由锻钢高压阀体及角行程电动执行器组成。执行器采用一体式结构，输入220V电源即可直接进行开关量调节，亦可内置伺服模块，输入控制信号(4～20mADC或1～5VDC)及单相电源即可控制运转。电动高压球阀主要零部件经过专业厂家锻制，克服了铸钢阀门潜在的缺陷，,在大工作压力下能够保持其结构的抗压均匀性。适用介质： 水、油、气等非腐蚀性介质和酸碱腐蚀性介质。电动高压球阀广泛应用于化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。
■ 主要特点
三分体式连接锻钢固定球阀，是将阀体在两阀座部位沿与阀门通道轴线相垂直的截面分为三部分，整台阀门沿阀杆中心轴左右对称，它在管道上主要用于切断、分配和改变介质流动方向。它的大枢轴结构保证在高压下准确的球体中心位置，保证了阀门良好的操作性能；标准阀座采用弹簧结构，将阀座推向球体，保证了良好的进出口双向密封性能；利用自带的排放阀，阀体中腔可向外排放；枢轴采用防吹出保护结构，有效地防止泄漏；低磨擦系数的轴承，使得扭矩减少到小，便于阀门启闭；阀杆与阀体有效的接触，使防静电接地装置性能优越等。具有性能优异，可靠性高，用途广泛，价格合理等优点。
■ 主要技术参数
● 阀体
| 阀体形式 |
三段式锻造阀体 |
| 公称通径 |
DN15～300mm、1/2"～12" |
| 公称压力 |
PN1.6、2.5、4.0、6.4、10.0、16.0、25.0 MPa；ANSI 150、300、600、900LB |
| 法兰标准 |
ANSI、GB、JB、HG等 |
| 连接形式 |
法兰式、焊接式、螺纹式(适用于PN10MPa以内) |
| 阀盖形式 |
整体式 |
| 压盖型式 |
压盖压紧式 |
| 密封填料 |
V型聚四氟乙烯填料、柔性石墨填料等 |
● 阀内件
● 执行机构
| 执行器型号 |
CHR、HQ、381、DZW系列角行程执行机构 |
| 主要技术参数 |
电源：AC200/220V，50/60Hz、输出力矩：50N·M～2000N·M、动作范围：0～90°，0～360° |
| 动作时间：15秒/30秒/60秒、保护装置：过热保护、手动操作：同附带手柄操作、限位：电气、机械二重限位 |
| 防护等级：相当于IP67、隔爆标志：ExdⅡBT4、驱动电机：8W/E、进线接口：PE1/2〞进线线锁 |
注：如需详细执行器参数，请进入电动执行器页面进行查阅。
■ 主要性能指标
| 公称通径 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 允许压差(MPa) |
≤ 公称压力 |
| 动作范围 |
0～90°、0～360° |
| 泄露量Q |
按GB/T4213-92，小于额定KV0.01% |
| 基本误差 |
±1% |
| 回差 |
±1% |
| 死区 |
≤1%(可调) |
| 可调范围 |
250：1 |
350：1 |
■ 主要零件材料
| 零件名称 |
材料 |
| 阀体、阀盖 |
WCB |
ZGOOCr17Ni14Mo2(CF3M) |
ZG1Cr18Ni9Ti(CF8) |
ZG1Cr18Ni12Mo2Ti(CF8M) |
| 球体 |
2Cr13 |
ZGOOCr17Ni14Mo2(CF3M) |
ZG1Cr18Ni9Ti(CF8) |
ZG1Cr18Ni12Mo2Ti(CF8M) |
| 阀杆 |
2Cr13 |
316L |
1Cr18Ni9Ti(304) |
1Cr18Ni12Mo2Ti(316) |
| 阀座密封圈 |
PTFE、碳素纤维＋PTFE、对位聚苯 |
| 螺柱、螺母 |
35 35CrMoA(B7) 45(2H) |
2Cr13(420) 1Cr18Ni9 1Cr17Ni2(431) |
| 填料 |
Ｖ型PTFE、柔性石墨 |
■ 主要性能规范
| 公称通径DN(mm) |
DN15-300 |
1/2"～12" |
| 公称压力 |
PN(MPa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
25.0 |
150 |
300 |
400 |
600 |
900 |
1500 |
| 试验压力 |
强度试验 |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
24.0 |
37.5 |
3.1 |
7.8 |
10.2 |
15.3 |
23.1 |
38.4 |
| 密封试验 |
1.76 |
2.75 |
4.4 |
7.04 |
11.0 |
17.6 |
27.5 |
2.2 |
5.6 |
7.5 |
11.2 |
16.8 |
28.1 |
| 低压气密试验 |
0.5～0.7 |
| 适用介质 |
水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃) |

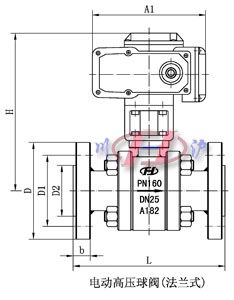

■ 主要外形及连接尺寸
| 公称通径 DN(mm) |
15～300、1/2"～12" |
| L |
由于该阀门为订做产品及各标准连接尺寸都不相同，如需要详细连接尺寸及技术书资料，请联系公司技术部或销售
部 ，技术人员将会为您提供完整的图纸及技术资料，所有外型结构尺寸需以工程师设计为准。 |
| H、H1、H2 |
| D |
| D1 |
| D2 |
| A1 |
| b |
|
