产品展示

川沪首页 >> 产品展示 >> 电动执行器 >> Z型、Q型电动阀门装置

Z型、Q型电动阀门装置

DZW型电动阀门装置 Q型阀门电动装置
DZW型电动阀门装置 Q型阀门电动装置

■ 产品概述

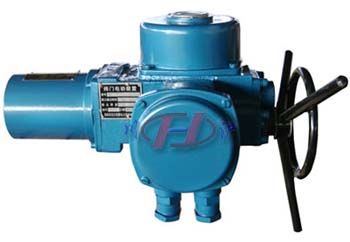

DZW型电动阀门装置
多回转电动阀门装置,通称为Z型。适用于阀瓣做直线运动的阀门,如闸阀、截止阀、隔膜阀、水闸门等。用于阀门的开启、关闭或调节,是对阀门实现远控、集控和自控的必不可少的驱动装置。他们具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。广泛用于电力、冶金、石油、化工、造纸、污水处理等部门。

Q型阀门电动装置
部分回转型阀门电动装置适用天蝶阀球阀、旋塞阀和风门档板等做90°回转的阀门。Q型为一体式,DQW为叠加式(DZW电装加二级减速器)。用以控制阀门的开启、关闭和调节,可远距离控制,也可现场操作。广泛用于电力、冶金、化工、食品、纺织、造纸、制药、水厂和污水处理等部门。

■ 结构特点

1.电源:电机为三相交流,380V(特殊订货660V、440V或220V),50Hz(特殊订货60Hz);控制线电压220V/50Hz(特殊订货60Hz);远程控制电压24VDC。
2.工作环境:
3.环境温度:-20—+60℃(特殊订货-60—+80℃)
4.相对温度:≤90%(25℃时)
5.普通型和户外型用于无易燃/易爆和无腐蚀性介质的场所;防爆型产品有dⅠ和dⅡBT4两种,dⅠ适用于煤矿非采掘工作面;dⅡBT4用于工厂,适用于环境为ⅡA、ⅡB级T1-T4组的爆炸性  气体混合物。(详见GB3836.1)
6 防护等级:户外型和防爆型为IP55(可订制IP67)。
7. 工作制:为短时10分钟(可订制30分钟)。

■ 主要技术参数

电源电压 380V,50Hz、控制线电压220V/50Hz(特殊订货60Hz)、远程控制电压24VDC。
环境温度 -20~+60℃ (特殊订货-60—+80℃)
相对温度 90%(25℃时)
防护等级 户外型和防爆型为IP55 (可订制IP67)
工作制 为短时10分钟 (可订制30分钟)

■ Q型电动阀门装置 主要性能参数

型号规格 额定转矩 N.m 输出转速 r/min 电机功率 kw 电机堵转 电流 A 运行90° 时间 S 参考重量 kg
Q5-1 50 1 0.04 1.82 15.0 22
Q5-2 2 0.06 2.45 7.5
Q10-1 100 1 0.06 15.0
Q10-2 2 0.09 3.36 7.5
Q15-1 150 1 0.09 15.0
Q15-2 2 0.12 3.99 7.5
Q20-1 200 1 0.09 3.36 15.0
Q20-2 2 0.12 3.99 7.5
Q30-1 300 1 0.12 15.0
Q30-2 2 0.18 5.81 7.5
Q40-1 400 1 0.18 5.81 15.0 40
Q40-2 2 0.25 7.21 7.5
Q60-1 600 1 0.18 5.81 15.0
Q60-2 2 0.25 7.21 7.5
Q90-1 900 1 0.25 7.21 15.0 68
Q90-2 2 0.37 9.66 7.5
Q120-1 1200 1 0.37 15.0
Q120-2 2 0.55 15.40 7.5
Q200-1 2000 1 0.55 15.0
Q200-2 2 1.10 28.00 7.5
Q250-1 2500 1 0.55 15.40 15.0
Q250-2 2 1.10 28.00 7.5
Q400-0.5 4000 0.5 0.55 15.40 30 110
Q500-0.5 5000 0.75 18.34

■ Q型阀门电动装置 主要性能参数

型号 公称转矩 (N.m) 最大控制
转矩(N.m)
最小控制
转矩(N.m)
输出轴转
圈数(圈)
允许通过阀杆
直径(mm)
手动速比 输出转速
(r/min)
电机功率
(kw)
重量
(kg)
DZW5 50 75 ≤25 150 28 1∶1 18 0.12 28
DZW10 100 150 ≤50 160 24、36 0.25 0.37 61
DZW15 150 225 ≤75 0.37 0.55 63
DZW20 200 300 ≤100 40 0.55 0.75 63
28
DZW30 300 450 ≤150 40 24 0.75 65
28
DZW45 450 675 ≤225 110 48 24 1.1 110
36 1.5
DZW60 600 900 ≤300 24 1.5 112
36 2.2
DZW90 900 1350 ≤450 60 24 2.2 139
48 36 3.0
DZW120 1200 1800 ≤600 60 24 3.0 142
48
DZW180 1800 2160 ≤900 140 70 25∶1 24 4.0 261
36 5.5
DZW250 2500 3000 ≤1250 24 5.5 264
DZW350 3500 4200 ≤1750 75 13∶1 18 7.5 430
DZW500 5000 6000 ≤2500 10 440
DZW800 8000 9600 ≤4000 120 80 90∶1 12 13 800
DZW1000 10000 12000 ≤5000 100 15 820
