电动高温球阀

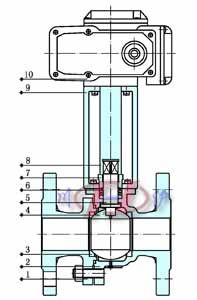

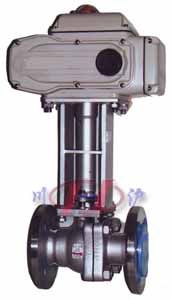

电动高温球阀 (配CHR执行器) 电动高温球阀 (内部结构图)
电动高温球阀 (配CHR执行器) 电动高温球阀 (内部结构图)

■ 产品概述

川沪公司经营的电动高温球阀是由CHR或(HQ型)电动执行器及高温球阀组成,阀体采用新型密封材料为阀座,比同类产品聚四氟乙烯做密封的球阀,使用寿命提高了3-5倍。电动高温球阀具有性能稳定、密封可靠、磨擦力小、开关轻便、耐高温、耐磨、耐油、耐腐蚀、使用寿命长等优点,执行器采用一体化设计,输入220V电源即可直接进行开关量调节,亦可内置伺服模块,输入控制信号(4~20mADC或1~5VDC)及单相电源即可控制运转。该电动高温球阀广泛用于石油、化工、橡胶、造纸、制药等行业,适用介质:水、蒸汽、导热油及酸类,使用温度:450℃。

■ 主要技术参数

● 阀体

阀体形式 直通铸造球阀
公称通径 DN15~300mm
公称压力 PN1.6、2.5、4.0、6.4 MPa;ANSI 150、300LB ;JIS 10、20、30K
法兰标准 JIS、ANSI、GB、JB、HG等
连接形式 法兰式、螺纹式
阀盖形式 一体式
压盖型式 压盖压紧式
密封填料 V型聚四氟乙烯填料、柔性石墨填料等

● 阀内件

阀芯形式 O型球体阀芯
流量特性 近似快开型

● 执行机构

执行器型号 CHR、HQ、381、DZW系列角行程执行机构
主要技术参数 电源:AC200/220V,50/60Hz、输出力矩:50N·M~2000N·M、动作范围:0~90°,0~360°
动作时间:15秒/30秒/60秒、保护装置:过热保护、手动操作:同附带手柄操作、限位:电气、机械二重限位
防护等级:相当于IP-65、隔爆标志:ExdⅡBT4、驱动电机:8W/E、进线接口:PE1/2〞进线线锁
注:如需详细执行器参数,请进入电动执行器页面进行查阅。

■ 主要性能指标

公称通径 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数KV 21 38 72 112 170 273 384 512 940 1452 2222 3589 5128 7359
允许压差(MPa) 公称压力
动作范围 0~90°、0~360°
泄露量Q 按GB/T4213-92,小于额定KV0.01%
基本误差 ±1%
回差 ±1%
死区 ≤1%(可调)
可调范围 250:1 350:1

■ 主要零件材料

1 左阀体 WCB、CF8、CF8M、CF3M
2 右阀体 WCB、CF8、CF8M、CF3M
3 阀座 PEFE、PPL、304、316
4 球体 2Cr13、304、316
5 阀杆 2Cr13、304、316
6 密封填料 PTFE/柔性石墨
7 填料压盖 WCB、CF8、CF8M、CF3M
8 联轴器 Q235A
9 支架 A3、25、35
10 执行器 配置执行器不同,材质也不相同

■ 主要外形及连接尺寸

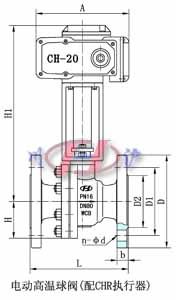

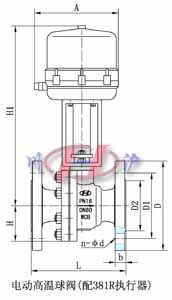

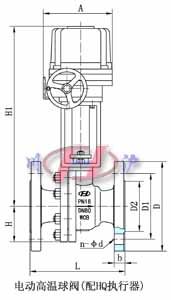

电动高温球阀(配CHR执行器) 电动高温球阀(配HQ执行器) 电动高温球阀(配381R执行器)
公称通径 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300
L 130 140 150 165 180 200 220 250 280 320 360 400 630 750
H 44.5 49 55 65 65 75 90 95 115 127 140 172.5 310 350
H1 根据所配执行机构而定
D 95 105 115 140 150 165 185 200 220 250 285 340 405 460
D1 65 75 85 100 110 125 145 160 180 210 240 295 355 410
D2 46 56 65 76 84 99 118 132 156 184 211 266 319 370
n-φd 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-22 12-22 12-26 12-26
A、A1 根据阀门所需力矩而定,配置机型不同,外形尺寸也不相同
注:以上参数均为PN1.6MPa为准,其他压力等级请咨询公司技术部,表中尺寸为不带标准附件数据,另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
