气动快速切断阀
 |
 |
| 气动快速切断阀 (底部带导向型阀体) |
气动快速切断阀 (精小型阀体) |
■ 产品概述
川沪牌ZSPQ型气动快速切断阀由活塞式气动执行机构与切断阀组成。它按照控制系统或调节仪表来的信号，直接控制被调介质的切断和流通，达到对压力流量温度或液位等参数的自动控制。气动快速切断阀采用直通单座型式，DN20以内阀芯为单导向结构，可直接采用精小型阀体。DN25-200阀芯为双导向结构，气动快速切断阀具有结构简单，操作方便，使用可靠，快速开闭等特点。气动快速切断阀主要应用于无杂质、无颗粒的液体、气体(氧气)介质，要求快速严密关闭，快速放空的自动控制系统中。
■ 主要技术参数
● 阀体
| 阀体形式 |
直通式铸造球型阀 |
| 公称通径 |
DN15～200mm |
| 公称压力 |
PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB ；JIS 10、20、30K |
| 法兰标准 |
JIS、ANSI、GB、JB、HG等 |
| 连接形式 |
法兰连接凹式(常温、中温、高温)；榫槽式(低温) |
| 阀盖形式 |
常温型：-60~150℃ 中温型：-60~450℃ 高温型：-60~550℃ 低温型：-60~250℃ |
| 压盖型式 |
螺栓压紧式 |
| 密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨 |
● 阀内件
● 执行机构
| 执行器型号 |
ZSD活塞式执行机构 |
| 活塞直径 |
150mm(ZSD-2)、200mm(ZSD-3)、300mm(ZSD-5)、400mm(ZSD-7) |
| 有效面积 |
175cm2(ZSD-2)、305cm2(ZSD-3)、700cm2(ZSD-5)、1245cm2(ZSD-7) |
| 进气孔螺纹 |
M16x1.5(ZSD-2)、M20x1.5(ZSD-3 ZSD-5)、M24x2(ZSD-7) |
| 大输出力 |
7200N(ZSD-2)、128700N(ZSD-3) 29300N(ZSD-5) 52000N(ZSD-7) |
| 操作压力 |
500KPa |
| 作用形式 |
气— 关式或气— 开式 |
| 可配附件 |
手轮机构、限位开关、电磁阀、阀位传送器、气动加速器、保位阀、其它 |
注：如需详细执行器参数，请进入气动执行器页面进行查阅。
■ 主要性能指标
| 公称通径(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| 阀座直径(mm) |
26 |
43 |
43 |
52 |
62 |
79 |
94 |
115 |
140 |
166 |
216 |
| 额定流量系数Kv |
5.5 |
10 |
15 |
25 |
40 |
65 |
100 |
150 |
260 |
350 |
540 |
| 泄露量 |
1滴/min |
3滴/min |
5滴/min |
7滴/min |
9滴/min |
| 行程(mm) |
16 |
25 |
40 |
60 |
| 切断时间S |
1~2 |
2~4 |
| 额定行程偏差 |
+10% |
| 允许压差MPa |
4.0 |
4.0 |
4.0 |
2.8 |
3.5 |
2.4 |
| (2.5) |
(1.7) |
(1.0) |
(1.1) |
(0.8) |
(1.6) |

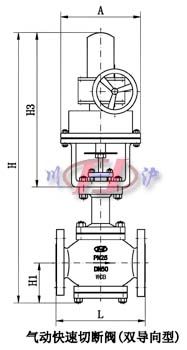

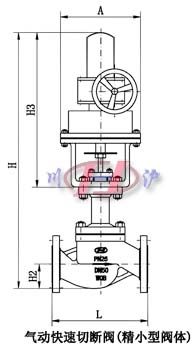

■ 主要外形及连接尺寸
公称
通径 |
L |
H1 |
带手轮 |
不带手轮 |
| 双导向 |
精小型 |
H |
H3 |
A |
重量Kg |
H |
H3 |
重量Kg |
| 20 |
180 |
105 |
53 |
662 |
447 |
222 |
39 |
574 |
359 |
26 |
| 25 |
190 |
111 |
58 |
732 |
447 |
222 |
46 |
644 |
359 |
33 |
| 32 |
210 |
117 |
68 |
744 |
447 |
222 |
48 |
656 |
359 |
35 |
| 40 |
230 |
131 |
73 |
885 |
570 |
280 |
85 |
778 |
463 |
61 |
| 50 |
265 |
146 |
80 |
915 |
570 |
280 |
89 |
808 |
463 |
65 |
| 65 |
285 |
181 |
90 |
1131 |
706 |
389 |
135 |
969 |
542 |
97 |
| 80 |
310 |
190 |
98 |
1147 |
706 |
389 |
143 |
983 |
542 |
99 |
| 100 |
355 |
194 |
108 |
1155 |
706 |
389 |
163 |
991 |
542 |
109 |
| 125 |
425 |
256 |
123 |
1588 |
1022 |
389 |
305 |
1305 |
739 |
218 |
| 150 |
460 |
266 |
140 |
1608 |
1022 |
389 |
331 |
1325 |
739 |
244 |
| 200 |
560 |
289 |
168 |
1659 |
1022 |
389 |
445 |
1376 |
739 |
358 |
注：以上参数均为PN1.6MPa为准，其他压力等级请咨询公司技术部，表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
|
