气动薄膜单座切断阀
 |
 |
| 气动薄膜单座切断阀 |
气动薄膜单座切断阀 (内部结构图) |
■ 产品概述
川沪公司经营的ZMQ型气动薄膜单座切断阀采用顶导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、拆装方便等优点。气动薄膜单座切断阀接受来自调节仪表的信号，切断、开启或改变介质流向，达到对压力、流量、温度或液位等工艺参数自动控制。气动薄膜单座切断阀广泛应用于石油、化工、冶金、电力、轻工、纺织等各种工业部门的经营过程自动控制和远程控制系统中。
■ 产品特点
1、切断阀采用薄膜式多弹簧执行机构与调节机构用三根立柱相连，整个高度可减小约30％，重量可减轻约30％。
2、阀体按流体力学原理设计成等截面低流阻流道，额定流量系数增大30％。
3、阀内件密封部分有严密型和软密封两种，严密型为堆焊硬质合金，软密封型为软质材料制作，关闭时密封性能优良。
4、平衡型阀内件，提高了切断阀的许用压差。
■ 主要技术参数
● 阀体
| 阀体形式 |
直通式铸造球型阀 |
| 公称通径 |
DN15～200mm |
| 公称压力 |
PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB ；JIS 10、20、30K |
| 法兰标准 |
国标、美标、日标、德标等 |
| 连接形式 |
法兰式 (RF、FF) |
| 阀盖形式 |
(常温型) 标准型 |
| 压盖型式 |
螺母压紧式 |
| 密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨 |
● 阀内件
■ 主要零件材料
| 1 |
阀体 |
WCB、CF3、CF3M、CF8、CF8M |
| 2 |
阀座(软) |
2Cr13、304、316、316L（增强聚四氟乙烯
） |
| 3 |
阀芯 |
2Cr13、304、316、316L |
| 4 |
导向套 |
2Cr13、304、316、316L |
| 5 |
阀盖 |
WCB、CF3、CF3M、CF8、CF8M |
| 6 |
轴封 |
2Cr13、304、316、316L |
| 7 |
指示牌 |
L4、2Cr12 |
| 8 |
执行器 |
根据实际配置而定 |
■ 主要性能指标
| 公称通径(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| 额定流量系数Kv |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
| 额定行程mm |
8 |
12 |
20 |
25 |
40 |
60 |
| 有效面积cm2 |
100 |
200 |
400 |
600 |
1000 |
允许泄
露量 |
硬密封 |
一般：10-4 × 阀额定容量；严密型：单座： 1.2X10-7 |
| 软密封 |
VI 级 |
允许压
差MPa |
正作用 |
5.09 |
2.91 |
1.85 |
2.18 |
1.33 |
1.52 |
0.99 |
0.62 |
0.60 |
0.69 |
0.39 |
| 反作用 |
6.4 |
3.88 |
2.47 |
2.91 |
1.77 |
2.03 |
1.32 |
0.83 |
0.80 |
0.92 |
0.52 |
| 信号压力KPa |
0 或 250 |

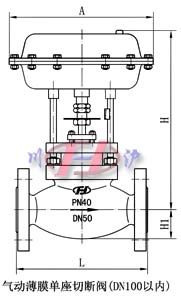

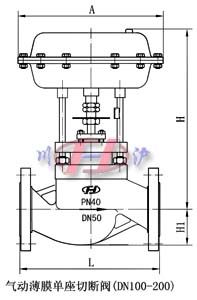

■ 主要外形及连接尺寸
| 公称通经 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| A |
196 |
232 |
308 |
394 |
498 |
| L |
PN16 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
| H |
340 |
345 |
370 |
380 |
390 |
475 |
490 |
500 |
765 |
825 |
927 |
| H1 |
53 |
58 |
70 |
75 |
83 |
93 |
100 |
110 |
125 |
143 |
170 |
| 重量(kg) |
标准型 |
10 |
12 |
15 |
18 |
23 |
35 |
45 |
60 |
75 |
90 |
120 |
注：以上参数均为PN1.6MPa为准，其他压力等级请咨询公司技术部，表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
|
