■气动流量控制系统 概述

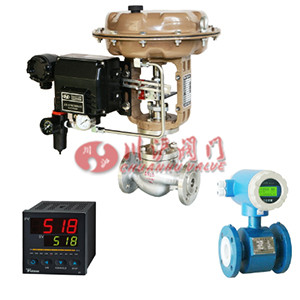

上海川沪公司设计的流量控制系统，由流量计、流量调节仪、调节阀（气动调节阀或者电动调节阀）组成，可以完成现代工业过程控制系统中对流量值的全自动控制，响应快，控制精度高，整定极其方便，性能可靠，广泛适用于化工、食品、生物医药、环保、冶金、给排水、造纸、电力等行业。

■气动流量控制系统 控制原理

任何自动化控制系统，都是由传感器、控制器、执行器三部分组成的，在这个流量控制系统中，传感器为电磁流量计，控制器是流量调节仪，执行器为电气动调节阀。此控制系统为单回路闭环控制。由电磁流量计采集阀门下游（或上游）的流量值，当流量值发生变化时，及时地反馈到流量调节仪那里，调节仪根据设定值，对检测到的流量值进行比较、运算，及时输出模拟量信号（4-20mA或者1-5V）给调节阀，对调节阀开度进行调节（开大或者关小），使流量值稳定在设定值附近，当流量值稳定以后，调节阀停止调节。一旦控制流量值发生扰动，系统又重新开始一个调整的过程。所以，自动化控制，是一个动态稳定系统，而非一个一劳永逸的不变系统，这就对调节阀、调节仪的性能有一个比较高的要求，以适应频繁的调节过程，上海川沪生产的高品质电动、气动调节阀，配以国内知名品牌的调节仪、传感器，使过程控制安全可靠，使用寿命长久 .

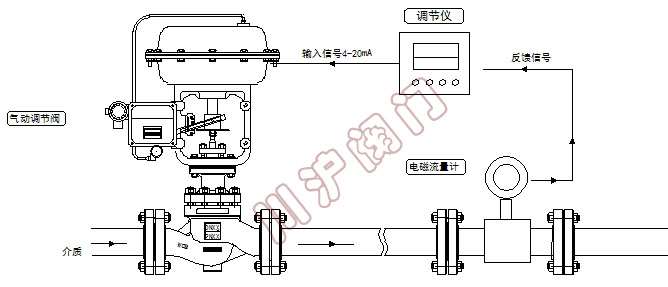

■ 气动流量力控制系统控制原理图

气动流量控制系统原理图

注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
