气动管夹阀

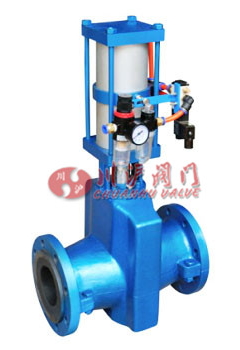

气动管夹阀 气动管夹阀外形尺寸
气动管夹阀 气动管夹阀外形尺寸

■ 产品概

气动管夹阀是由气动执行机构和管夹阀阀体组成,气动管夹阀可配附件为电磁换向阀实现阀门开闭,电压可以是AC 220V 和 DC 24V。也可以配阀门定位器,控制信号4-20mA 实现阀门开度调节。管夹阀工作原理是在控制介质未输入时,胶套和阀体之间的空腔与大气连通,胶套受流体压力处于向外张紧状态。由于管套内有一定角度排列的增强帘布层,使管套轴向和径向压力相互平衡,所以管套的长度与直径不会因流体压力而变化。当控制介质进入管套与阀体之间的空腔时,管套在介质压力下变形截流。管夹阀的材质为铸铁和铝合金。气动管夹阀广泛应用于化工工业、石油工业、电力部门、冶金工业、污水处理等方面。

■ 结构特点

◆ 管阀同径:结构新颖简单,橡胶套内径与管道相同,局部阻力损失小。
◆ 无 泄 漏:无密封点,控制介质空间和阀门通道完全隔离,不会发生内外泄漏现象。
◆ 含杂关闭: 依靠橡胶套变形实现启闭,即使流体含固体颗粒或纤维杂质也不会阻塞,均可完全迅速地将其包裹关闭。
◆ 适用面广:结构简单,仅三个部件,可代替体积大、结构复杂的阀门,尤其适用于有防爆要求的场合。
◆ 高效长寿:独特的含增强帘布的橡胶管套,能够经受高频率的启闭作业,耐酸、碱和化学介质,具有很长的使用寿命。
◆ 安装简单:阀门安装无方向性,使用管道无需清洗,一旦橡胶套损坏,更换简单迅速。
◆ 控制方便:根据需要可实现就地或远距离自动化操作控制。

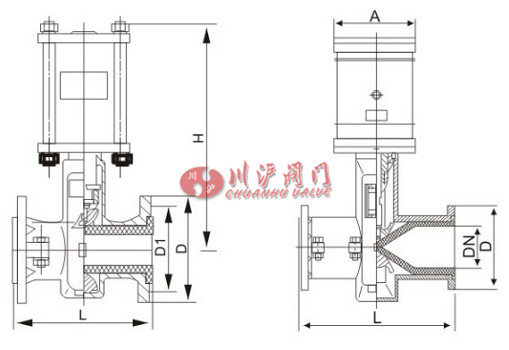

■ 主要外形及连接尺寸

公称通径 (DN) 公称压力 (MPa) 工作压力 (MPa) L L1 D D1 Z-Φ H A
25 0.6 0.6 160 124 115 85 4-14
32 165 145 *140 100 4-18
40 190 157 *150 110 4-18
50 210 160 160 125 4-18
65 250 199 180 145 4-18
80 300 222 195 160 4-18
100 350 250 215 180 8-18
125 430 318 245 210 8-18
150 500 350 280 240 8-23 1000 265
200 0.4 0.4 650 446 335 295 8-23 1174 330
250 800 516 *395 350 12-23
300 950 562 *445 400 12-23
  采用标准     设计与制造:Q/JBGN02     结构长度:Q/JBGN02     法兰连接尺寸:JB78(PN1.0MPa)

使用注意事项:

1:压缩空气的杂质和水份影响胶套的使用寿命,应在气路中设置过滤器,除去杂质和水份。
2:在配管时充分清除管道和接头中的杂质、切屑粉末等。
3:维修保养胶套时,务必事先关闭供气阀门,并将启动回路中的压缩空气排尽后,方可进入维修作业。
4:避免气阀胶套发生冻结,应该在摄氏5℃以下使用时,应使用干燥器处理干燥空气。
