Q641F46气动衬氟球阀(耐腐蚀气动球阀)
 |
 |
| 气动衬氟球阀 (配AT汽缸) |
气动衬氟球阀 ((配GT汽缸及防爆附件) |
■ 产品概述
Q641F46气动衬氟球阀是采用气动执行器与衬氟球阀组成，阀门采用氟塑料作为内衬，并配之以新型的带杆球体结构，再加上其独特的弹性唇式密封座结构，使其具有普通球阀的各项优点，能在大压差和较大的温差变化范围内具有高密封性能和低操作扭矩。气动衬氟球阀可作开关或调节之用，耐腐蚀气动球阀适用于各种工业管道中液体和气体的输送(包括蒸气)，在各种酸、碱、盐类等强腐蚀性介质中均能很好地工作。全通径气动衬氟球阀提供大的流量，并可用于扫线清洗或隔离输送的管道。
耐腐蚀气动球阀广泛适用于各种不同类型工业管道中液体和气体(包括蒸气)的输送，特别是具有严重腐蚀性介质的使用场合，如：硫酸、氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质。
■ 主要技术参数
● 阀体及内件
| 阀体形式 |
两段式铸造阀体(内衬四氟) |
| 公称通径 |
DN15～DN400 |
| 公称压力 |
PN1.6、2.5、4.0 MPa；ANSI 150、300LB ；JIS 10、20、30K |
| 法兰标准 |
GB、JB、HG、JIS、ANSI、DIN |
| 连接形式 |
法兰式 |
| 压盖型式 |
螺栓压紧式 |
| 适用温度 |
-40～+180℃ |
| 球体形式 |
"O"型全衬氟球体 |
| 流量特性 |
近似快开特性 |
| 密封填料 |
V型聚四氟乙烯填料、柔性石墨填料等 |
● 执行机构
| 执行器型号 |
GT、SR、ST、AT、AW系列单双作用气动执行器 |
| 供气压力 |
0.4～0.7MPa |
| 气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 |
-20～+90℃ |
| 作用形式 |
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL) |
| 可配附件 |
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
注：如需详细执行器参数，请进入气动执行器页面进行查阅。
■ 主要零件材料
| 阀体 |
铸铁、铸钢、不锈钢 |
| 阀芯 |
不锈钢+聚四氟依稀(F46) |
| 阀座 |
聚四氟依稀(F46) |
| 阀杆 |
2Cr13 |
| 填料 |
柔性石墨、聚四氟依稀 |
| 支架 |
铸铁、铸钢、不锈钢 |
| 联轴器 |
25、35、45 |
■ 主要性能指标
| 公称通径 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
| 允许压差(MPa) |
≤ 公称压力 |
| 动作范围 |
0～90° |
| 泄露量Q |
软密封VI级 |
| 基本误差 |
带定位器：小于全行程的±2% |
| 回差 |
带定位器：小于全行程的2% |
■ 主要性能规范
| 试验压力(MPa) |
公称压力(MPa) |
压力级(class) |
JIS(K) |
| 1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
600 |
10K |
20K |
| 强度试验 |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
3.0 |
7.5 |
16.5 |
2.4 |
3.8 |
| 密封试验 |
1.76 |
2.75 |
4.4 |
7.04 |
11.0 |
2.2 |
5.5 |
12.1 |
1.5 |
2.8 |
| 气密试验 |
0.4～0.7MPa |

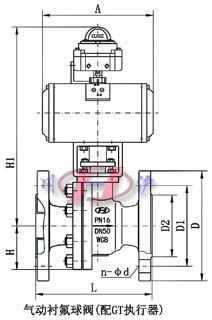

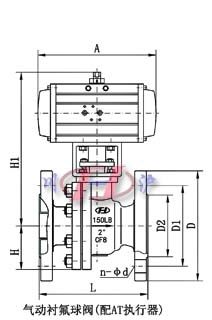

■ 主要外形及连接尺寸
| 公称通径 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
280 |
320 |
360 |
400 |
630 |
750 |
| H |
44.5 |
49 |
55 |
65 |
65 |
75 |
90 |
95 |
115 |
127 |
140 |
172.5 |
310 |
350 |
| H1 |
根据所配气动执行机构而定 |
| A |
| D |
95 |
105 |
115 |
140 |
150 |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405 |
460 |
| D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
| D2 |
46 |
56 |
65 |
76 |
84 |
99 |
118 |
132 |
156 |
184 |
211 |
266 |
319 |
370 |
| n-φd |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
12-22 |
12-26 |
12-26 |
注：以上参数均以国标PN1.6MPa为准，其他压力等级请咨询公司技术部，表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
|
