Q646F/H气动四通球阀
 |
 |

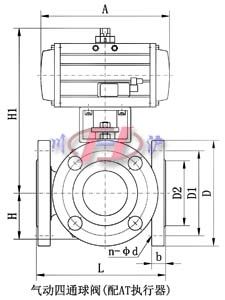

| 气动四通球阀 (配AT汽缸) |

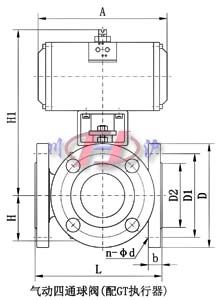

气动四通球阀 (配GT汽缸) |
■ 产品概述
本公司经营的气动四通球阀采用角行程气动执行器及四通球阀组成，可配以阀门定位器输入控制信号(4-20mADC或1-5VDC)气源即可控制运转。亦可配行程限位开关、电磁阀、三联件及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。气动四通球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中；在化工产品、医药和食品经营种；在水电、火电和核电的电力经营系统中；在城市和工业企业的给排水、供热、和供气系统中；在农田的排灌系统中；在治金经营系统中得以广泛的应用，是一种与经营建设、国防建设和人民生活息息相关的重要机械产品。气动四通阀密闭在各类管路系统种用于截断或接通介质流，使介质按照预定的程序输送到各个指定点。
■ 主要特点
1、阀杆采用A182F（1Cr13）整体锻造并调制处理，硬度达到HB220～250。阀杆通过平键或花键或方契与手柄连接，通用性强，拆装方便。阀杆设有防吹出结构。
2、阀门的填料选用编结、柔性石墨密封圈或四氟烯密封圈，使得阀杆在一定的润滑情况下实现可靠的密封。
3、根据需要，球阀可设计成防静电结构，在球体与阀杆、阀杆与阀体之间设置导电弹簧，避免静电打火点燃易燃物质，确保系统安全。
4、密封副形式多样。根据不同工况可选用软密封、硬密封、防火阀座等结构；DN150以下为浮球形式，DN200以下为固定球形式。
5、气动四通阀阀座处可设置辅助密封结构，在阀座和阀杆部位加装注脂阀，紧急情况下可暂时密封，并可根据需要加长阀杆以适宜埋地铺设得场所。
■ 主要技术参数
● 阀体及内件
| 阀体形式 |
四通铸造阀体 |
| 公称通径 |
DN50～600mm |
| 公称压力 |
PN1.6、2.5、4.0 MPa；ANSI 150、300LB ；JIS 10、20、30K |
| 法兰标准 |
JB/T79.2-1994、 ASME/ANSI B165 |
| 连接形式 |
法兰式 |
| 压盖型式 |
压盖压紧式 |
| 密封填料 |
V型聚四氟乙烯填料、柔性石墨填料等 |
| 设计和制造 |
GB/T12237-1989； APl608 |
| 检验和试验 |
GB/T13927-1992； APl 598 |
● 执行机构
| 执行器型号 |
GT、SR、ST、AT、AW系列单双作用气动执行器 |
| 供气压力 |
0.4～0.7MPa |
| 气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 |
-20～+90℃ |
| 作用形式 |
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL) |
| 可配附件 |
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
注：如需详细执行器参数，请进入气动执行器页面进行查阅。
■ 流向原理图
如图：“LL'’型四通球阀只需操作板手或执行器将球体转动90°，同时对两种介质的流向进行切换，即方便而迅速，实现一阀多用的效果。
 |
 |
| “LL”型介质切换图 |
■ 主要零件材料
| 阀体/阀盖 |
GB |
WCB |
ZGlCrl8Ni9Ti |
ZGOCfl8Nil2M02Ti |
| ASTM |
WCB |
CF8 |
CF8M |
| 球体 |
GB |
2Crl3 |
1Cfl8Ni9Ti |
0Cfl8Ni12M02Ti |
| ASTM |
420 |
304 |
316 |
| 阀杆 |
GB |
2Crl3 |
1Crl8Ni9Ti |
0Crl8Ni12M02Ti |
| ASTM |
420 |
304 |
316 |
| 阀座 |
GB |
聚四氟乙烯 |
对位聚苯 |
聚四氟乙烯 |
对位聚苯 |
聚四氟乙烯 |
对位聚苯 |
| ASTM |
聚四氟乙烯 |
对位聚苯 |
聚四氟乙烯 |
对位聚苯 |
聚四氟乙烯 |
对位聚苯 |
| 填料 |
GB |
聚四氟乙烯 |
柔性石墨 |
聚四氟乙烯 |
柔性石墨 |
聚四氟乙烯 |
柔性石墨 |
| ASTM |
聚四氟乙烯 |
柔性石墨 |
聚四氟乙烯 |
柔性石墨 |
聚四氟乙烯 |
柔性石墨 |
| 螺栓 |
GB |
35 |
0Crl8Ni9 |
0Crl8Ni9 |
| ASTM |
A193B7 |
A320-B8 |
A320-B8 |
| 螺母 |
GB |
45 |
0Cfl8Ni9 |
0Crl8Ni9 |
| ASTM |
A1942H |
A194-8 |
A194-8 |
■ 主要性能指标
| 公称通径 DN(mm) |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
| 允许压差(MPa) |
≤ 公称压力 |
| 动作范围 |
0～90° |
| 泄露量Q |
软密封VI级、硬密封IV级、符合ANSI B16.104标准 |
| 基本误差 |
带定位器：小于全行程的±2% |
| 回差 |
带定位器：小于全行程的2% |
■ 主要性能规范
| 试验压力(MPa) |
公称压力(MPa) |
压力级(class) |
JIS(K) |
| 1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
600 |
10K |
20K |
| 强度试验 |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
3.0 |
7.5 |
16.5 |
2.4 |
3.8 |
| 密封试验 |
1.76 |
2.75 |
4.4 |
7.04 |
11.0 |
2.2 |
5.5 |
12.1 |
1.5 |
2.8 |
| 气密试验 |
0.4～0.7MPa |

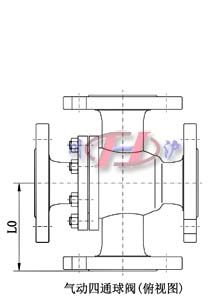

■ 主要外形及连接尺寸
| 公称压力PN |
公称通径DN |
尺 寸(mm) |
| L |
L0 |
D |
D1 |
D2 |
b |
z-φd |
H1 |
A |
| 1．6MPa |
50 |
260 |
130 |
165 |
125 |
100 |
16 |
4-ф18 |
根据配置执行机构
大小而定，配置执
行器型号不一样，
外形连接尺寸也有
所不同。 |
| 65 |
320 |
160 |
185 |
145 |
120 |
18 |
4-ф18 |
| 80 |
320 |
160 |
200 |
160 |
135 |
20 |
8-ф18 |
| 100 |
370 |
185 |
220 |
180 |
155 |
20 |
8-ф18 |
| 125 |
510 |
255 |
250 |
210 |
185 |
22 |
8-ф18 |
| 150 |
510 |
255 |
285 |
240 |
2'0 |
24 |
8-ф23 |
| 200 |
580 |
290 |
340 |
295 |
265 |
26 |
12-ф23 |
| 250 |
670 |
335 |
405 |
355 |
320 |
30 |
12-ф25 |
| 300 |
760 |
380 |
460 |
410 |
375 |
30 |
12-ф25 |
| 350 |
850 |
425 |
520 |
470 |
435 |
34 |
16-ф25 |
| 400 |
980 |
490 |
580 |
525 |
485 |
36 |
16-ф30 |
| 450 |
1080 |
540 |
640 |
585 |
545 |
40 |
20-ф30 |
| 500 |
1220 |
610 |
715 |
650 |
608 |
44 |
20-ф34 |
| 600 |
1360 |
680 |
840 |
770 |
718 |
48 |
20-ф41 |
注：以上参数均以国标PN1.6MPa为准，其他压力等级请咨询公司技术部，表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
|
