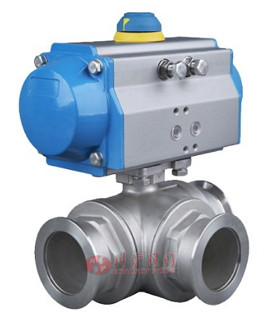

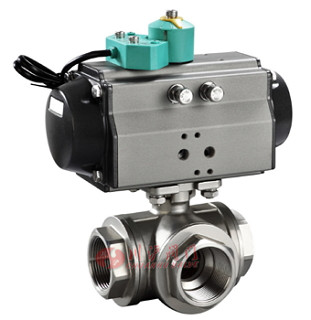

气动高平台三通球阀
 |
 |
| 气动高平台三通球阀 |
气动高平台三通球阀 |
■ 产品概述
气动高平台三通球阀是由高平台三通球阀和气动执行器组成，连接方式有内螺纹连接、卡箍式连接、外螺纹连接等，三通球阀分为L型三通球阀和T型三通球阀，用于不能管道介质流向的切换，流向切换图件下图，由于球阀使用了高平台设计，使得阀门和气动执行器可以直接连接，免去支架安装的高度。具有结构紧凑、外形美观、方便安装等特点。不同的阀门使用工况，可以选用不同的气动执行器，阀门和单作用气动执行器可以实现断气复位功能。阀门配电磁阀和限位开关实现远程控制阀门开关，配阀门定位器，给出4-20mA控制信号可以实现对流量调节功能。
■ 主要技术参数

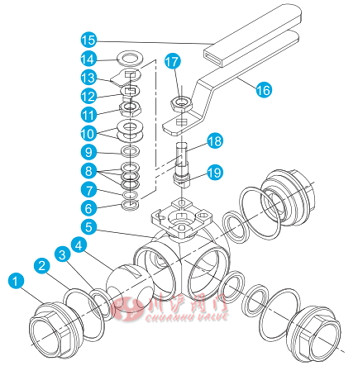

● 阀体分解图
● 零部件材质
| ITEM |
PART NAME |
MATERIAL |
| 1 |
CAP |
CF8M |
CF8 |
| 2 |
BODY GASKET |
PTFE |
| 3 |
BALL SEAT |
PTFE |
R-PTFE |
| 4 |
BALL |
SUS316 |
SUS504 |
| 5 |
BODY |
CF8M |
CF8 |
| 6 |
THRUST WASHER |
PTFE |
| 7 |
O-RING |
VITOF |
| 8 |
STEM PACKING |
PTFE |
| 9 |
GLAND |
SUS304 |
| 10 |
BELLEVILLE WASHER |
SUS304 |
| 11 |
STOP NUT |
A194-8 |
| 12 |
STOP CAP |
SUS304 |
| 13 |
LOCKING WASHER |
SUS304 |
| 14 |
WASHER |
SUS304 |
| 15 |
HANDLE COVER |
PLASTIC |
| 16 |
HANDLE |
SUS304 |
| 17 |
STEM NUT |
A194-8 |
| 18 |
STEM |
SUS316 |
SUS304 |
| 19 |
ANTI-STACTIC |
SUS304 |

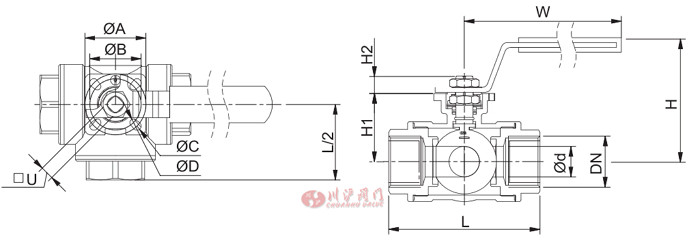

● 球阀结构图
● 扭矩和流量系数CV值
| SIZE |
L |
0d |
W |
H |
H1 |
H2 |
0A |
0B |
0C |
0D |
□U |
TORQUE
N.M |
CV |
| 1/2*" |
73 |
12 |
120 |
65 |
36 |
8.5 |
42 |
36 |
6 |
6 |
9 |
5 |
1.3 |
| 3/4" |
80 |
15 |
120 |
69 |
40 |
9 |
42 |
36 |
6 |
6 |
9 |
7 |
2 |
| 1" |
88 |
18 |
150 |
77 |
46 |
11 |
50 |
42 |
7 |
6 |
11 |
8 |
3.5 |
| 1-1/4" |
125 |
25 |
150 |
87 |
56 |
11 |
50 |
42 |
7 |
6 |
11 |
16 |
7 |
| 1-1/2" |
136 |
32 |
240 |
107 |
69 |
14 |
70 |
50 |
9 |
7 |
14 |
22 |
12.4 |
| 2" |
156 |
38 |
240 |
112 |
76 |
15 |
70 |
50 |
9 |
7 |
14 |
26 |
20.3 |
| 2-1/2" |
200 |
50 |
260 |
129 |
93 |
17 |
102 |
70 |
11 |
9 |
17 |
50 |
28.5 |
| 3" |
240 |
65 |
300 |
150 |
112 |
19 |
102 |
70 |
11 |
9 |
19 |
85 |
47 |
注：如需详细执行器参数，请进入气动执行器页面进行查阅。

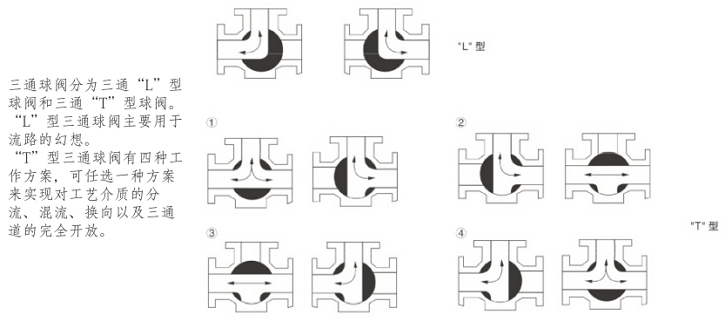

■ 三通球阀流向图

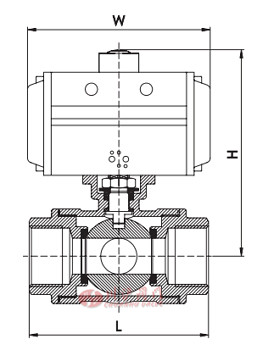

■ 主要外形及连接尺寸
| DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
| L |
73 |
80 |
88 |
125 |
136 |
158 |
200 |
240 |
| H |
133 |
159 |
170 |
208 |
227 |
256 |
295 |
325 |
| W |
140.5 |
158.5 |
158.5 |
210.5 |
247.5 |
268.5 |
315 |
345 |
注：以上参数均以国标PN1.6MPa为准，其他压力等级请咨询公司技术部，表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
|
