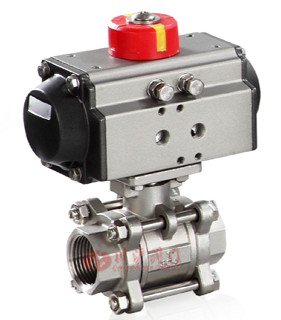

气动高平台螺纹球阀
 |
 |
| 气动高平台螺纹球阀 |
气动高平台螺纹球阀 |
■ 产品概述

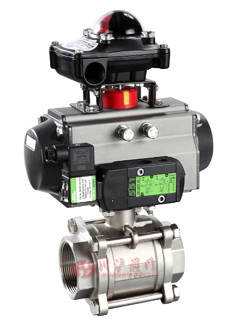

气动高平台螺纹球阀是由高平台内螺纹球阀和气动执行器组成，由于球阀使用了高平台设计，使得阀门和气动执行器可以直接连接，免去支架安装的高度。具有结构紧凑、外形美观、方便安装等特点。不同的阀门使用工况，可以选用不同的气动执行器，阀门和单作用气动执行器可以实现断气复位功能。阀门配电磁阀和限位开关实现远程控制阀门开关，配阀门定位器，给出4-20mA控制信号可以实现对流量调节功能。
■ 主要技术参数

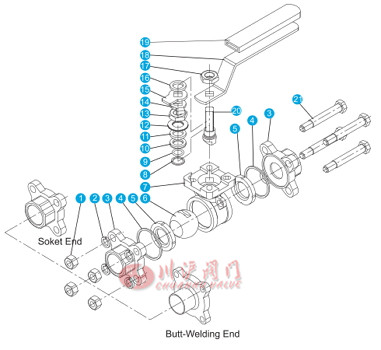

● 阀体分解图
● 零部件材质
| ITEM |
PART NAME |
MATERIAL |
| 1 |
NUT |
A194-8 |
| 2 |
SPRING WASHER |
SUS304 |
| 3 |
CAP |
CF8M |
CF8 |
| 4 |
BODY GASKET |
PTFE |
| 5 |
BALL SEAT |
PTFE |
R-PTFE |
| 6 |
BALL |
SUS316 |
SUS304 |
| 7 |
BODY |
CF8M |
CF8 |
| 8 |
THRUST WASHER |
PTFE |
| 9 |
O-RING |
VITON |
| 10 |
STEM PACKING |
PTFE |
| 11 |
GLAND |
SUS304 |
| 12 |
BELLEVILLE WASHER |
SUS304 |
| 13 |
STOP NUT |
A194-8 |
| 14 |
STOP WASHER |
SUS304 |
| 15 |
LOCKING WASHER |
SUS304 |
| 16 |
WASHER |
SUS304 |
| 17 |
STEM NUT |
A194-8 |
| 18 |
HANDLE |
SUS304 |
| 19 |
HANDLE COVER |
PLASTIC |
| 20 |
STEM |
SUS316 |
SUS304 |
| 21 |
BOLT |
A193-B8 |

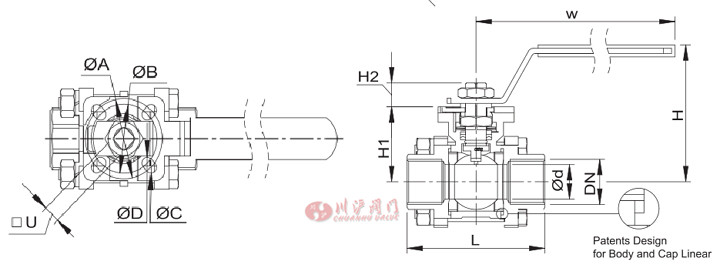

● 球阀结构图
● 扭矩和流量系数CV值
| SIZE |
L |
0d |
W |
H |
H1 |
H2 |
0A |
0B |
0C |
0D |
□u |
TORQUE
N.M |
CV |
| 1/2" |
70 |
15 |
125 |
60 |
40 |
8.5 |
42 |
36 |
6 |
6 |
9 |
5 |
3.4 |
| 3/4" |
80 |
20 |
125 |
64 |
44 |
8.5 |
42 |
36 |
6 |
6 |
9 |
7 |
7.2 |
| 1" |
90 |
25 |
155 |
79.5 |
52 |
11 |
50 |
42 |
7 |
6 |
11 |
8 |
12.5 |
| 1-1/4" |
110 |
32 |
155 |
87 |
57 |
11 |
50 |
42 |
7 |
6 |
11 |
15 |
20.3 |
| 1-1/2" |
119 |
38 |
195 |
106 |
70 |
14 |
70 |
50 |
8.5 |
7 |
14 |
22 |
28.5 |
| 2" |
140 |
49 |
195 |
115 |
80 |
15 |
70 |
50 |
8.5 |
7 |
14 |
25 |
47.5 |
| 2-1/2" |
160 |
65 |
245 |
136 |
94.5 |
18 |
102 |
70 |
11 |
9 |
17 |
50 |
76 |
| 3" |
201 |
76 |
245 |
147 |
103 |
18 |
102 |
70 |
11 |
9 |
17 |
85 |
108.5 |
| 4" |
234 |
96 |
300 |
165 |
123 |
19 |
102 |
70 |
11 |
9 |
19 |
113 |
198 |
注：如需详细执行器参数，请进入气动执行器页面进行查阅。
■ 主要性能参数
| 试验压力(Mpa) |
公称压力(Mpa) |
压力级(class) |
JIS(K) |
| 1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
600 |
10K |
20K |
| 强度试验 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
3.1 |
7.8 |
15.3 |
2.4 |
3.8 |
| 密封试验 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
2.2 |
5.6 |
11.2 |
1.5 |
2.8 |
| 气密试验 |
0.5～0.7 |

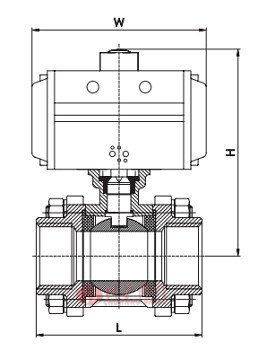

■ 主要外形及连接尺寸
| DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
| L |
70 |
80 |
90 |
110 |
119 |
140 |
160 |
201 |
234 |
| H |
133 |
149 |
162 |
180 |
228 |
244 |
275 |
297 |
344 |
| W |
140.5 |
140.5 |
140.5 |
158.5 |
210.5 |
247.5 |
268.5 |
315 |
345 |
注：以上参数均以国标PN1.6MPa为准，其他压力等级请咨询公司技术部，表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
|
