气动硬密封蝶阀

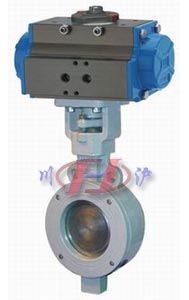

气动硬密封蝶阀 (法兰式) 气动硬密封蝶阀 (对夹式)

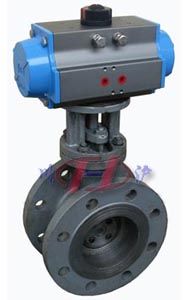

气动硬密封蝶阀 (法兰式) 气动硬密封蝶阀 (对夹式)

■ 产品概述

气动硬密封蝶阀采用多层次金属硬密封结构,由活塞式气动执行器及三偏心蝶阀阀体组成,可配阀门定位器输入控制信号(4-20mADC或1-5VDC)气源即可控制运转。气动硬密封蝶阀亦可配行程限位开关、电磁阀、三联件及0.4-0.7MPa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关。气动硬密封蝶阀结构简单、体积小、重量轻,只由少数几个零件组成。而且只需旋转90°即可快速启闭,操作简单,同时该气动硬密封蝶阀具有良好的流体控制特性。蝶阀处于完全开启位置时,蝶板厚度是介质流经阀体时唯一的阻力,因此通过气动硬密封蝶阀所产生的压力降很小,故具有较好的流量控制特性。气动硬密封蝶阀广泛应用与化工、石油、冶金、电站和轻纺等工业经营过程的自动调节和远程控制。

■ 主要特点

1、该蝶阀结构简单、紧凑、重量轻、易于安装和拆卸、维修方便。
2、本蝶阀采用不锈钢“U”型密封圈,具有一定的弹性无论在高温、低温的情况下,它与蝶板均具有优良的密封性。
3、本蝶阀的三维偏心距,经过严格的计算,“U”型密封圈与蝶板几乎无磨擦,使用寿命长,并具有越关越紧的功能。
4、蝶板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长。
5、本蝶阀结构独特,“开关”仅需转动阀杆90°即可完成。操作灵活、方便、省力、不受介质压力的高低影响,密封性能可靠。
6、可耐高温、耐低温、耐腐蚀性。

■ 主要技术参数

● 阀体

阀体形式 直通铸造蝶阀
公称通径 DN50~1000mm
公称压力 PN1.0、1.6、2.5MPa
法兰标准 JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
连接形式 法兰式、对夹式
阀盖形式 一体式
压盖型式 压盖压紧式
密封填料 V型聚四氟乙烯填料、柔性石墨填料

● 阀内件

阀板形式 垂直板式(蝶形)
流量特性 调节型(近似等百分比)、开关型(线性)

● 执行机构

执行器型号 GT系列、SR系列、AT系列、AW系列、TH(QGSY)系列单双作用气动执行器
供气压力 400~700KPa
气源接口 G1/4"、G1/8"、G3/8"、G1/2"
环境温度 -30~+70℃
作用形式 单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)
可配附件 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
注:如需详细执行器参数,请进入气动执行器页面进行查阅。

■ 主要零件材料

1 底座 HT200、WCB、CF3、CF3M、CF8、CF8M 气动硬密封蝶阀(法兰式) 气动硬密封蝶阀(对夹式)
2 下轴套 铜合金、304、316
3 阀体 HT200、WCB、CF3、CF3M、CF8、CF8M
4 密封圈 NBR丁晴橡胶、PTFE、PPL、304、316
5 压板、蝶板 HT200、WCB、CF3、CF3M、CF8、CF8M
6 固定销 25、35、45
7、8 上、下阀轴 2Cr13、304、316、316L
9 上轴套 铜合金、304、316
10 填料 聚四氟乙烯 / 柔性石墨
11、12 填料压盖组件 HT200、WCB、CF3、CF3M、CF8、CF8M

■ 主要性能指标

回差 带定位器:小于全行程的2%
基本误差 带定位器:小于全行程的±2%
泄露量l / h 符合ANSI B16.104 IV级标准
可调范围R 50:1

■ 主要性能规范

公称通径DN(mm) 50-1800
公称压力 PN(MPa) 0.6 1.0 1.6 2.5
试验压力 强度试验 0.9 1.5 2.4 3.75
密封试验 0.66 1.1 1.76 2.75
低压气密试验 0.6 0.6 0.6 0.6
适用介质 空气、水、污水、蒸气、煤气、油品等

■ 主要外形及连接尺寸

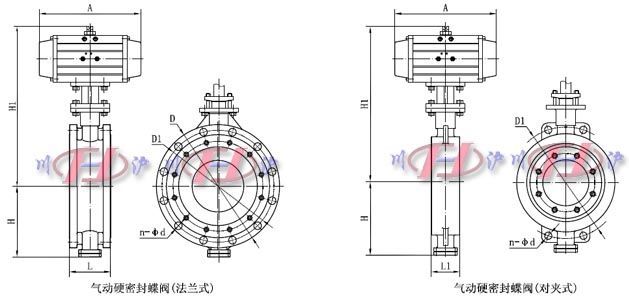

气动硬密封蝶阀外形尺寸
公称通径 DN(mm) 50 65 80 100 125 150 200 250 300 350 400 450 500 600
L 108 112 114 127 140 140 152 165 178 190 216 222 229 267
L1 43 46 49 56 64 70 71 76 83 92 102 113 127 154
H 112 115 120 140 170 180 210 240 290 320 350 380 410 470
n-φd 4-18 4-18 8-18 8-18 8-18 8-22 12-22 12-26 12-26 16-26 16-30 20-30 20-33 20-36
H1 根据所配执行机构而定
A、A1 根据阀门所需力矩而定,配置执行器型号不同,外形尺寸也不相同
D 165 185 200 220 250 285 340 405 460 520 580 640 715 840
D1 125 145 160 180 210 240 295 355 410 470 525 585 650 770
注:以上参数均为PN1.6MPa为准,其他压力等级请咨询公司技术部,表中尺寸为不带标准附件数据,另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取新数据。
