气动软密封蝶阀
|
|

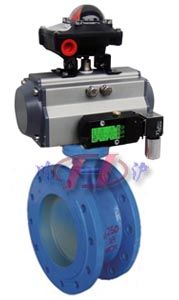

气动软密封蝶阀 (法兰式) |

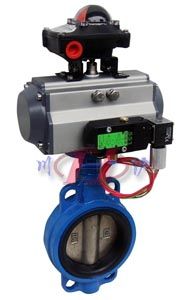

气动软密封蝶阀 (对夹式) |
■ 产品概述
川沪牌气动软密封蝶阀亦属中线软密封蝶阀,是管线优先选用的常规蝶阀,具有结构简洁,流阻系数小,流量特性趋于直线,不会滞留杂物。且重量轻,安装方便,驱动扭矩较小的优点。气动软密封蝶阀既可作切断介质用,又可作调节介质的流量用。阀体密封圈分丁晴橡胶、四氟橡胶,泄露量可达零。选用不同材料的零件,配用不同材料的密封圈,可适应不同的介质、工况,使成本与性能达到佳效果。气动软密封蝶阀适用于温度≤120℃或≤150℃,公称压力≤1.6MPa给排水、污水、食品、供暖、燃气、船舶、水电、冶金、能源系统以及轻纺等行业,特别适用于泄露量要求较高、有腐蚀性的场合,作调节流量和截流介质。
■ 主要特点
1、小巧轻便,容易拆装及维修,并可在任意位置安装。
2、结构简单、紧凑,操作扭矩小,90°回转开启迅速。
3、流量特性为直线,调节性能好。
4、蝶板与阀杆的连接采用无销钉结构,克服了有可能的内泄漏点。
5、蝶板外圆采用球面造型,提高了密封性能及延长了阀门的使用寿命,带压启闭5万次以上仍保持零泄漏。
6、密封件可更换,且密封可靠达到双向密封。
7、蝶板可根据用户要求喷涂覆层,如尼龙或聚四氟类。
8、气动软密封蝶阀可设计成法兰连接和对夹连接。
■ 主要技术参数
● 阀体
阀体形式 |
直通铸造蝶阀 |
公称通径 |
DN50~1000mm |
公称压力 |
PN1.0、1.6 MPa |
法兰标准 |
JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 |
连接形式 |
法兰式、对夹式 |
阀盖形式 |
一体式 |
压盖型式 |
压盖压紧式 |
密封填料 |
V型聚四氟乙烯填料、柔性石墨填料 |
● 阀内件
● 执行机构
执行器型号 |
GT系列、SR系列、AT系列、AW系列、TH(QGSY)系列单双作用气动执行器 |
供气压力 |
400~700KPa |
气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
环境温度 |
-30~+70℃ |
作用形式 |
单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL) |
可配附件 |
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
注:如需详细执行器参数,请进入气动执行器页面进行查阅。
■ 主要内部结构图
|
|

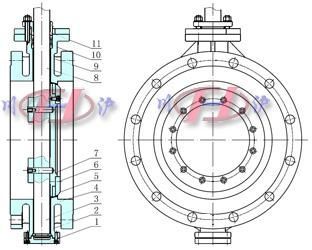

气动软密封蝶阀阀体结构图 (法兰式) |
气动软密封蝶阀阀体结构图 (对夹式) |
■ 主要零件材料
1 |
底座 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
1 |
阀体 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
2 |
下轴套 |
铜合金、304、316 |
2 |
密封圈 |
NBR丁晴橡胶、PTFE、尼龙 |
3 |
下阀轴 |
2Cr13、304、316、316L |
3 |
下轴套 |
铜合金、304、316 |
4 |
阀体 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
4 |
阀杆 |
2Cr13、304、316、316L |
5 |
密封圈 |
NBR丁晴橡胶、PTFE、尼龙 |
5 |
蝶板 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
6 |
压板 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
6 |
上轴套 |
铜合金、304、316 |
7 |
蝶板 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
7 |
填料 |
聚四氟乙烯/柔性石墨 |
8 |
上阀轴 |
2Cr13、304、316、316L |
8 |
填料压套 |
25、35、304、316 |
9 |
上轴套 |
铜合金、304、316 |
注:在环境较苛刻场合亦可根据客户现场要求特定材质。 |
10 |
填料 |
聚四氟乙烯/柔性石墨 |
11 |
填料压套 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
■ 主要性能指标
回差 |
带定位器:小于全行程的2% |
基本误差 |
带定位器:小于全行程的±2% |
泄露量l / h |
符合ANSI B16.104 IV级标准 |
可调范围R |
50:1 |
■ 主要性能规范
公称通径DN(mm) |
50-1800 |
公称压力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
2.5 |
试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
3.75 |
密封试验 |
0.66 |
1.1 |
1.76 |
2.75 |
低压气密试验 |
0.6 |
0.6 |
0.6 |
0.6 |
适用介质 |
空气、水、污水、蒸气、煤气、油品及有腐蚀性介质等 |
■ 主要外形及连接尺寸
公称通径 DN(mm) |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
L |
90 |
90 |
100 |
115 |
130 |
140 |
150 |
250 |
270 |
290 |
310 |
330 |
350 |
390 |
430 |
470 |
500 |
550 |
L1 |
43 |
46 |
49 |
56 |
64 |
70 |
71 |
76 |
83 |
92 |
102 |
113 |
127 |
154 |
165 |
190 |
203 |
216 |
H |
法兰式 |
63 |
70 |
83 |
105 |
115 |
137 |
164 |
206 |
230 |
248 |
289 |
320 |
343 |
413 |
478 |
525 |
585 |
640 |
对夹式 |
63 |
70 |
83 |
105 |
115 |
137 |
164 |
206 |
230 |
248 |
289 |
320 |
343 |
413 |
478 |
525 |
585 |
640 |
n-φd |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
12-22 |
12-26 |
12-26 |
16-26 |
16-30 |
20-30 |
20-33 |
20-36 |
24-36 |
24-39 |
28-39 |
28-42 |
H1 |
根据所配执行机构而定 |
A |
根据阀门所需力矩而定,配置机型不同,外形尺寸也不相同 |
D |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405 |
460 |
520 |
580 |
640 |
715 |
840 |
910 |
1025 |
1125 |
1255 |
D1 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
470 |
525 |
585 |
650 |
770 |
840 |
950 |
1050 |
1170 |
注:以上参数均为PN1.6MPa为准,其他压力等级请咨询公司技术部,表中尺寸为不带标准附件数据,另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取新数据。 |
