气动弹性金属密封蝶阀
|
|

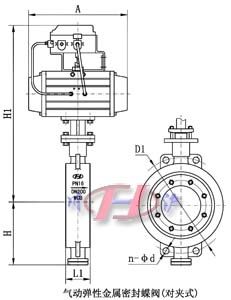

气动弹性金属密封蝶阀(对夹式) |

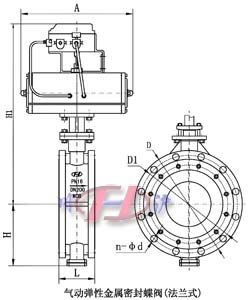

气动弹性金属密封蝶阀(法兰式) |
■ 产品概述
本公司经营的气动弹性金属密封蝶阀是属于气动双向密封蝶阀系列,采用角行程活塞式气动执行器与弹性金属密封蝶阀组成。气动弹性金属密封蝶阀可配行程限位开关、电磁阀、三联件及0.4-0.7MPa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关。亦可外配气动阀门定位器,输入控制信号(4-20mADC或1-5VDC)气源即可控制运转。气动弹性金属密封蝶阀系长寿命、节能型蝶阀。其结构采用三维编心原理设计,阀座采用硬软密封兼容的多层次结构,加工精湛,工艺先进。本产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。因此气动弹性金属密封蝶阀(气动双向密封蝶阀)被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。
■ 产品特点
由于气动弹性金属密封蝶阀采用的是三维偏心原理设计,使密封面的空间运动轨迹达到理想化,密封面相互之间无磨擦、无干涉、加之密封材料选择得当,从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。其主要特点如下:
1、该蝶阀结构简单、紧凑、重量轻、易于安装和拆卸、维修方便
2、本蝶阀采用不锈钢“U”型密封圈,具有一定的弹性无论在高温、低温的情况下,它与蝶板均具有优良的密封性;
3、本蝶阀的三维偏心距,经过严格的计算,“U”型密封圈与蝶板几乎无磨擦,使用寿命长,并具有越关越紧的功能;
4、蝶板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长;
5、本蝶阀结构独特,“开关”仅需转动阀杆90°即可完成。操作灵活、方便、省力、不受介质压力的高低影响,密封性能可靠;
6、耐高温、耐低温、耐腐蚀性。
■ 主要技术参数
● 阀体
阀体形式 |
直通式铸造阀体 |
公称通径 |
50~1200mm |
公称压力 |
PN 0.6、1.0、1.6、2.5 MPa |
法兰标准 |
JB/T79.1-94、79.2-94、GB/T9113等 |
连接形式 |
法兰式、对夹式 |
压盖型式 |
螺栓压紧式 |
密封填料 |
V型聚四氟乙烯填料、柔性石墨填料 |
● 阀内件
阀板形式 |
垂直板式(蝶形) |
流量特性 |
开关型:线性;调节型:近似等白分比 |
● 执行机构
执行器型号 |
GT系列、SR系列、AT系列、AW系列、TH(QGSY)系列单双作用气动执行器 |
供气压力 |
400~700KPa |
气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
环境温度 |
-30~+70℃ |
作用形式 |
单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL |
可配附件 |
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
注:如需详细执行器参数,请进入气动执行器页面进行查阅。
■ 主要性能
回 差 |
带定位器:小于全行程的2% |
基本误差 |
带定位器:小于全行程的±2% |
泄露量l / h |
符合ANSI B16.104 IV级标准 |
可调范围R |
50:1 |
■ 主要零件材料
1 |
底座 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
|
|
2 |
下轴套 |
铜合金、304、316 |
3 |
阀体 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
4 |
密封圈 |
NBR丁晴橡胶、PTFE、PPL、304、316 |
5 |
压板、蝶板 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
6 |
固定销 |
25、35、45 |
7、8 |
上、下阀轴 |
2Cr13、304、316、316L |
9 |
上轴套 |
铜合金、304、316 |
10 |
填料 |
聚四氟乙烯 / 柔性石墨 |
11、12 |
填料压盖组件 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
■ 主要性能规范
公称通径DN(mm) |
50-1800 |
公称压力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
2.5 |
试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
3.75 |
密封试验 |
0.66 |
1.1 |
1.76 |
2.75 |
低压气密试验 |
0.6 |
0.6 |
0.6 |
0.6 |
适用介质 |
空气、水、污水、蒸气、煤气、油品等 |
■ 主要外形及连接尺寸
公称通径 DN(mm) |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
L |
108 |
112 |
114 |
127 |
140 |
140 |
152 |
165 |
178 |
190 |
216 |
222 |
229 |
267 |
L1 |
43 |
46 |
49 |
56 |
64 |
70 |
71 |
76 |
83 |
92 |
102 |
113 |
127 |
154 |
H |
112 |
115 |
120 |
140 |
170 |
180 |
210 |
240 |
290 |
320 |
350 |
380 |
410 |
470 |
n-φd |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
12-22 |
12-26 |
12-26 |
16-26 |
16-30 |
20-30 |
20-33 |
20-36 |
H1 |
根据所配执行机构而定 |
A |
根据阀门所需力矩而定,配置执行器型号不同,外形尺寸也不相同 |
D |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405 |
460 |
520 |
580 |
640 |
715 |
840 |
D1 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
470 |
525 |
585 |
650 |
770 |
注:以上参数均为PN1.6MPa为准,其他压力等级请咨询公司技术部,表中尺寸为不带标准附件数据,另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取新数据。
|
