气动薄膜调节蝶阀
 |
 |
| 气动薄膜调节蝶阀 |
气动薄膜调节蝶阀 (结构图) |
■ 产品概述
本公司经营的气动薄膜调节蝶阀，是由气动薄膜执行机构和低负载蝶阀组成。气动薄膜调节蝶阀可外配气动阀门定位器，输入控制信号(4-20mADC或1-5VDC)气源即可控制运转阀，操作极其简单。气动薄膜调节蝶阀阀体采用金属但偏心结构或钢板焊接结构，按阀体结构分为开放型和后座型两种型式。开放型为无阀座结构，因此泄漏量大，后座型是在开放型结构的基础上增加了阀座，因而其泄漏量较开放型有较大改善。气动薄膜调节蝶阀主要适用于对低压介质的流量、压力控制。该气动蝶阀具有结构简单、操作方便、重量轻等特点。
■ 主要技术参数
● 阀体
| 阀体形式 |
直通式铸造阀体(钢板焊接式阀体) |
| 公称通径 |
100～1400mm |
| 公称压力 |
PN 0.6、1.0 MPa |
| 法兰标准 |
JB/T79.1-94、79.2-94等 |
| 连接形式 |
法兰式、对夹式 |
| 阀盖形式 |
标准型：与阀体成一整体(DN600以下)；外部承接型(DN600以上) |
| 压盖型式 |
螺栓压紧式 |
| 密封填料 |
V型聚四氟乙烯填料、柔性石墨填料 |
| 使用温度 |
铸钢阀体：-20～+425℃；铸不锈钢阀体：-45～+500℃ |
● 阀内件
| 阀板形式 |
中心旋转型(开放型、后座型) |
| 蝶板材料 |
铸钢、不锈钢 |
| 流量特性 |
近似等百分比 |
| 额定行程 |
全开60°或90° |
● 执行机构
| 执行器型号 |
ZHA型单双作用气动薄膜执行器 |
| 供气压力 |
400～700KPa |
| 气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 |
-30～+70℃ |
| 作用形式 |
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL |
| 可配附件 |
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
注：如需详细执行器参数，请进入气动执行器页面进行查阅。
■ 主要性能
| 回 差 |
带定位器：小于全行程的2% |
| 基本误差 |
带定位器：小于全行程的±2% |
| 泄露量l / h |
开放型：≤1%×阀额定容量； 后座型：≤0.5%×阀额定容量 |
| 可调范围R |
(90°)50：1、(60°)20：1 |
■ 额定流量系数Kv、额定行程
| 公称通径DN(mm) |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
| 开放型Kv |
60° |
225 |
538 |
965 |
1480 |
2165 |
2793 |
3770 |
4730 |
6118 |
| 90° |
460 |
1095 |
1945 |
2990 |
4438 |
5810 |
7695 |
9400 |
11200 |
| 后座型Kv |
60° |
125 |
380 |
668 |
1140 |
1705 |
2295 |
3060 |
3820 |
4695 |
| 90° |
240 |
730 |
1300 |
2200 |
3400 |
4695 |
6295 |
7795 |
9765 |
| 公称通径DN(mm) |
600 |
700 |
800 |
900 |
1000 |
1100 |
1200 |
1300 |
1400 |
| 开放型Kv |
60° |
8655 |
12425 |
15170 |
18680 |
24760 |
27850 |
35730 |
39160 |
44210 |
| 90° |
17450 |
24000 |
26560 |
39000 |
48670 |
58100 |
70000 |
80980 |
88430 |
| 后座型Kv |
60° |
7090 |
9600 |
12600 |
16450 |
20220 |
23900 |
28800 |
33590 |
41980 |
| 90° |
14480 |
23800 |
27000 |
34960 |
41200 |
52000 |
62470 |
73000 |
85700 |

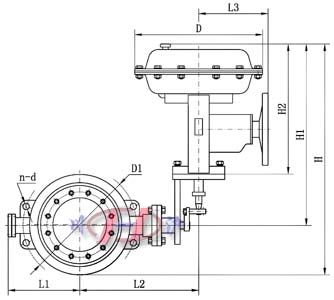

■ 主要外形及连接尺寸
| 公称通径 |
D1 |
L1 |
L2 |
n-d |
H |
H1 |
H2 |
D |
L3 |
法兰端面距 |
| 50 |
110 |
92 |
200 |
4-14 |
637 |
582 |
382 |
280 |
278 |
60 |
| 80 |
150 |
92 |
200 |
4-18 |
644 |
582 |
382 |
280 |
278 |
| 100 |
175 |
102 |
210 |
654 |
280 |
278 |
| 125 |
200 |
117 |
234 |
8-18 |
723 |
636 |
436 |
325 |
278 |
| 150 |
225 |
130 |
247 |
736 |
325 |
278 |
| 200 |
280 |
172 |
287 |
763 |
325 |
278 |
70 |
| 250 |
335 |
197 |
327 |
12-18 |
1008 |
853 |
615 |
410 |
376 |
| 300 |
395 |
227 |
351 |
12-23 |
1034 |
410 |
376 |
80 |
| 350 |
445 |
252 |
376 |
1059 |
410 |
376 |
| 400 |
495 |
296 |
432 |
16-23 |
1238 |
1007 |
720 |
495 |
376 |
100 |
| 450 |
550 |
321 |
459 |
1266 |
495 |
376 |
| 500 |
600 |
346 |
484 |
1291 |
495 |
376 |
| 600 |
705 |
480 |
565 |
20-25 |
1486 |
1109 |
796 |
|
180 |
150 |
| 700 |
810 |
530 |
615 |
24-25 |
1539 |
|
180 |
| 800 |
920 |
595 |
675 |
24-30 |
1596 |
|
180 |
200 |
| 900 |
1020 |
685 |
770 |
24-30 |
1661 |
1124 |
|
180 |
| 1000 |
1120 |
735 |
810 |
28-30 |
1711 |
1124 |
|
180 |
200 |
注：以上尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
|
