美标低温闸阀
 |
 |

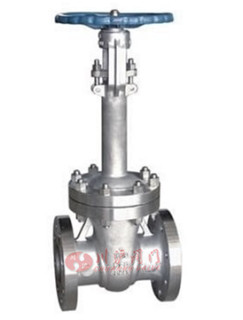

| 美标低温闸阀(铸造阀体) |

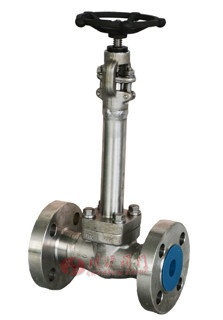

美标低温闸阀(锻打阀体) |
■ 产品概述
川沪公司生产的美标低温闸阀是专用于低温介质（如：液态二氧化碳、液氮等）阀门，根据不同的低温温度，选择阀杆的高度，有 -46℃、 -101℃、-196℃ 三种选择，阀体材质多用不锈钢材质，用作接通或切断管道中流通的介质。
■ 产品特点
1.设计制造Design and Manufacture:API600
2.结构长度Face to face dimension:ANSI B16.10
3.连接尺寸Connecting Size:ANSI B16.5
4.阀体材料Body material:LCB、LC3、CF8
■ 型号编制
| 代号 |
阀体材料 |
适用介质 |
温度 |
| C |
碳钢WCB |
水.蒸汽、油品等 |
≤ 425℃ |
| I |
铬钼钢1Cr5Mo |
水.蒸汽、油品等 |
≤550℃ |
| V |
铬钼钒钢12CrMoV |
水.蒸汽、油品等 W |
≤595℃ |
| P |
铬镍钛钢0Cr18Ni9Ti |
硝酸等 |
≤200℃ |
| 高温蒸汽、油品 |
≤600℃ |
| R |
铬镍钼钛钢0Cr18Ni12Mo2Ti |
醋酸类 |
≤200℃ |
| 高混蒸汽，油品 |
≤650℃ |
| M |
蒙乃尔合金Monel |
氢氟酸 |
≤480℃ |
■ 试验标准
| 公称压力 CLASS |
试验压力MPa |
| 壳体强度 |
密封(液） |
上密封（液） |
气密封 |
| 150 |
3.0 |
2.2 |
2.2 |
0.5 〜0.7 |
| 300 |
7.5 |
5.5 |
5.5 |
| 600 |
15 |
11 |
11 |
| 900 |
22.5 |
16.5 |
16.5 |
■ 零部件材质
| 名称 |
材料 |
阀体
阀盖 |
铸件 |
WCB |
ZG1Cr5Mo |
ZG1Cr5Mo |
CF8
ZG0Cr18Ni9Ti |
CF8M
ZG0Cr18Ni12Mo2Ti |
CF3
ZG00Cr18Ni10 |
CF3M
ZG00Cr18Ni12MoTi |
| 锻件 |
A105 |
1Cr5Mo |
12Cr5M0V |
0Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
00Cr18Ni10 |
00Cr18Ni12Mo2Ti |
| 阀板 |
铸件 |
WCB |
ZG1Cr5Mo
ZG0Cr18Ni10 |
ZG12CrMoV
ZG0Cr18N.10 |
CF8
ZG0Cr18Ni9Ti |
CF8
ZGOCr18Ni9Ti |
CF3
ZG00Cr18Ni10 |
CF3M
ZG00Cr18Ni12MoTi |
| 锻件 |
A105 |
1Cr5Mo
0Cr18Ni10 |
12CrMoV
0Cr18Ni10 |
0Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
00Cr18Ni1O |
00Cr18N.12Mo2Ti |
| 支架 |
铸件 |
WCB |
CF8M |
| 阀杆 |
棒料 |
2Cr13 |
25Cr2MoV |
25Cr2MoV |
304
0Cr18Ni9 |
316
OCr17Ni12Mo2Ti |
304L
00Cr17Ni11 |
316L
COCr17Nil4Mo2 |
闸板
阀座
密封面 |
堆焊铁基合金
堆焊钻基合金（司太立合金Stellite） |
本体材料
堆焊钻基合金（司太立合金Stellite） |
垫片
垫环
密封环 |
高强复合柔性石墨
304/柔性石墨缠绕垫 |
聚四氟乙烯 PTFE
304/柔性石墨缠绕垫 |
| 填料 |
柔性石墨
增强柔性石墨（夹合金丝） |
聚四氟乙烯PTFE
增强柔性石墨（夹合金丝） |
| 阀杆螺母 |
铝青铜 |
| 手轮 |
①球墨铸铁②可锻铸铁③冲压碳钢 |

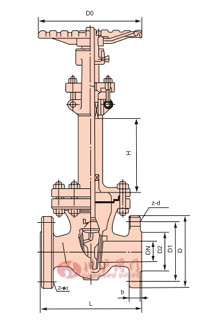

■ 主要外形及连接尺寸
| 公称压力 CLASS |
公称通径 DN |
主要外形尺寸及连接尺寸(mm) |
H |
| mm |
in |
L |
D |
D1 |
D2 |
b |
Z- Od |
DO |
-46℃ |
-101℃ |
-196℃ |
| 150Lb |
50 |
2 |
178 |
152 |
120.6 |
92.1 |
16 |
4-19 |
200 |
110 |
130 |
170 |
| 65 |
3 |
203 |
191 |
152.4 |
127 |
19.5 |
4-19 |
250 |
120 |
150 |
190 |
| 80 |
4 |
229 |
229 |
190.5 |
157.2 |
24 |
8-19 |
250 |
130 |
160 |
200 |
| 100 |
5 |
254 |
254 |
215.9 |
185.7 |
24 |
8-22 |
300 |
140 |
170 |
220 |
| 150 |
6 |
267 |
279 |
241.3 |
215.9 |
25.5 |
8-22 |
300 |
140 |
170 |
220 |
| 200 |
8 |
292 |
342 |
298.4 |
269.9 |
29 |
8-22 |
350 |
140 |
170 |
220 |
| 250 |
10 |
330 |
406 |
361.9 |
323.8 |
30.5 |
12-25 |
400 |
150 |
180 |
240 |
| 300 |
12 |
356 |
483 |
432 |
381 |
32 |
12-25 |
400 |
150 |
180 |
240 |
| 300Lb |
50 |
2 |
216 |
165 |
127 |
92.1 |
22.5 |
8-19 |
200 |
110 |
130 |
170 |
| 80 |
3 |
298 |
210 |
168.3 |
127 |
29 |
8-22 |
250 |
120 |
150 |
190 |
| 100 |
4 |
305 |
254 |
200 |
157.2 |
32 |
8-22 |
300 |
130 |
160 |
200 |
| 125 |
5 |
381 |
279 |
234.9 |
185.7 |
35 |
8-22 |
350 |
140 |
170 |
220 |
| 150 |
6 |
403 |
318 |
269.9 |
215.9 |
37 |
12-22 |
350 |
140 |
170 |
220 |
| 200 |
8 |
419 |
381 |
330.2 |
269.9 |
41.5 |
12-25 |
400 |
140 |
170 |
220 |
| 250 |
10 |
451 |
445 |
387.5 |
323.8 |
48 |
16-29 |
450 |
150 |
180 |
240 |
| 300 |
12 |
502 |
521 |
451 |
381 |
51 |
16-39 |
500 |
150 |
180 |
240 |
注：由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
|
