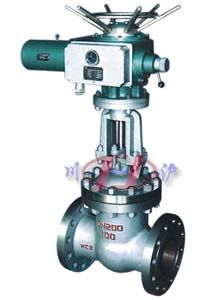

电动法兰闸阀

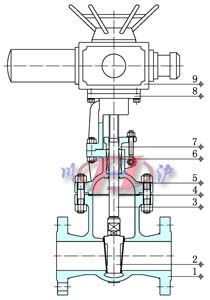

电动法兰闸阀 电动法兰闸阀 (内部结构图)
电动法兰闸阀 电动法兰闸阀 (内部结构图)

■ 产品概述

川沪公司经营的电动法兰闸阀是由多回转电动执行器与法兰闸阀组成,主要用来接通或截断管路中的介质,不适用于调节介质流量,电动法兰闸阀适用的压力、温度及口径范围很大,尤其适用于中、大口径的管道。电动法兰闸阀的主要优点如下:
(1)流体阻力小,闸阀阀体内部介质通道是直通的,介质流经闸阀时不改变其流动方向,因而流动阻力较小
(2)启闭较省力,启闭时闸板运动方向与介质流动方向相垂直,与截止阀相比、闸阀的启闭较为省力。
(3)介质流动方向一般不受限制。介质可从闸阀两侧任意方向流过,均能达到接通或截断的目的。便于安装,适用于介质的流动方向可能改变的管路中。

■ 产品特点

1、选材考究,符合国内外相关标准,材料的全面质量高。
2、符合国内外先进标准的要求,密封可靠、性能优良、造型美观。
3、密封副配对先进合理,闸板和阀座的密封面采用不同硬度的司太立(Stellite)钴基硬质合金堆焊而成,密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。
4、阀杆经调质及表面氮化处理,有良好的抗腐蚀性、抗擦伤性和耐磨性。
5、采用楔式弹性闸板结构,中大口径设置推力轴承,磨擦力小,并配有撞击手动,启闭轻松自如。
6、可采用各种配管法兰标准及法兰密封面形式,满足各种工程需要及用户要求。

■ 主要技术参数

● 阀体

阀体形式 直通铸造阀
公称通径 DN50~600mm
公称压力 国标PN1.6、2.5、4.0、6.4 MPa;美标ANSI 150、300LB ;日标JIS 10、20、30K
法兰标准 JIS、ANSI、GB、JB、HG等
连接形式 法兰式
压盖型式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、柔性石墨填料等

● 阀内件

阀板形式 垂直板式
流量特性 快开特性

● 执行机构

执行器型号 DZW系列、DKJ系列、Q系列
主要技术参数 电源电压:380V/50Hz、220V/50Hz、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC
防护等级:IP55(可定制IP67)、隔爆标志:ExdⅡBT4、手操功能:手轮
环境温度:-20~+60℃、环境湿度:90%
注:如需详细执行器参数,请进入电动执行器页面进行查阅。

■ 主要零件材料

1 阀体 HT200、WCB、CF8、CF3、CF8M、CF3M
2 阀板 WCB+304、CF8、CF3、CF8M、CF3M
3 阀杆 2Cr13、304、316、316L
4 垫片 聚四氟乙烯、金属石墨垫片
5 阀盖 HT200、WCB、CF8、CF3、CF8M、CF3M
6 填料 柔性石墨、V型聚四氟乙烯填料
7 压盖 HT200、WCB、CF8、CF3、CF8M、CF3M
8 支架 HT200、WCB、CF8、CF3、CF8M、CF3M
9 电动执行器 壳体(HT200、WCB)

■ 主要性能规范

试验压力(MPa) 公称压力(MPa) 压力级(class) JIS(K)
1.6 2.5 4.0 6.4 150 300 10K 20K
强度试验 2.4 3.75 6.0 9.6 3.0 7.5 2.4 3.8
密封试验 1.76 2.75 4.4 7.04 2.2 5.5 1.5 2.8
低压密封试验 0.6MPa

■ 主要外形及连接尺寸

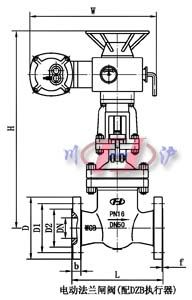

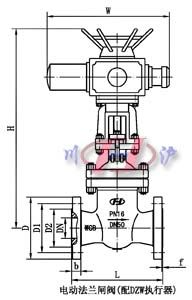

电动法兰闸阀(配DZW执行器) 电动法兰闸阀(配DZB执行器)
公称通径
DN(mm)
标准值 参考值
L D D1 D2 b f H W 重量
50 250 160 125 100 16 3 590 678 90
65 265 180 145 120 18 3 590 693 96
80 280 195 160 135 20 3 590 755 108
100 300 215 180 155 20 3 590 820 126
150 350 280 240 210 24 3 590 994 199
200 400 335 295 265 26 3 590 1138 254
250 450 405 355 320 30 3 810 1409  310
300 500 460 410 375 30 4 810 1588 391
350 550 520 470 435 34 4 830 1755 729
400 600 580 525 485 36 4 830 1902 992
450 650 640 585 545 40 4 870 2141 1168
500 700 705 650 608 44 4 870 2276 1222
600 800 840 770 718 48 5 870 2474 1376
注:以上参数均以国标PN1.6MPa为准,其他压力等级请咨询公司技术部,表中尺寸为不带标准附件数据,另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
