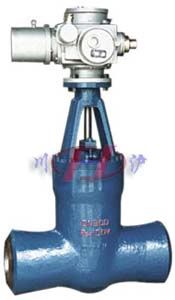

电动焊接闸阀

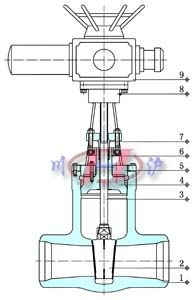

电动高压闸阀 电动高压闸阀 (内部结构图)
电动焊接闸阀 电动焊接闸阀 (内部结构图)

■ 产品概述

本公司经营的电站焊接闸阀有两种标准形式,一种是遵循ANSIB16.34和JISL1E101标准的引进型,另一种是按JB3595标准的国标型。其遵循的温度-压力等级是一致的,在一些管道中存在着某种互换关系。电站焊接闸阀中部采用无阀盖压力自紧式,在高温高压工况下具有良好的密封性能。自密封圈有两种材料,一种是低碳钢,另一种是柔性石墨316丝(网)。密封面上层焊钻基硬质合金,其加工后的纯金属层≥3mm,具有耐磨、耐高温、抗腐蚀、抗擦伤、使用寿命长。支管两端为焊接结构,焊按坡口可按标准或用户要求制作。电站焊接闸阀适用于火电厂、石油化工、冶金等高温高压的水、冶金等高温高压的水、蒸汽、油品、过热蒸汽的管道上。

■ 产品特点

1、壳体精密铸造工艺,外观光洁,组织均匀,满足高中低压要求。
2、特殊材料配对,确保密封面高硬度及硬度差;精密研磨,光洁如镜,耐磨耐蚀,有效延长使用寿命。
3、背密封设计,有效保护密封填料,杜绝跑冒滴漏。
4、双闸板设计,密封面自动 100% 吻合,特别方便在线检修。
5、高压水强度,高压气体强度,无损检测等多道检测,全面控制铸钢件质量。
6、阀杆表面经精密磨削,抗擦伤,有效地减轻启闭力矩,操作更轻松。
7、采用特殊缓蚀填料结构设计,耐温耐压,无腐蚀,自动润滑,减轻启闭摩擦,避免对阀杆表面的腐蚀,进而免除外漏。
8、双向承压密封设计,满足各类特殊工况的苛刻要求。
9、严格手工配研,确保双侧密封面吻合度 90% 以上,实现气泡级出厂密封检测。
10、各类自控智能型电装选择,实现远程自动控制及自动检测。

■ 技术标准

执行标准 设计与制造 结构长度 压力-温度等级 试验-检验
E101
JB/T3595 DL/T531
E101
JB2766 JB/T15188.1
E101 JB/T3595 E101

■ 主要性能规范

公称压力 强度试验(MPa) 密封试验(MPa) 适用温度℃ 适用介质
25.0 37.5 27.5 ≤425
蒸汽
油品
32.0 48.0 35.2 ≤425
P54100V 30 11 ≤540
P54140V 42 15.4
P54170V 48 18.7

■ 主要零件材料

1 阀体 WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV
2 阀板 WCB、WC6、WC9
3 阀杆 2Cr13、25Cr2MoV、20Cr1Mo1V1A
4 阀盖 WCB-35、WC6-12Cr1MoV、WC9-12Cr1MoV
5 压板 2Cr13、25Cr2MoV、20Cr1Mo1V1A
6 填料 增强柔性石墨、V型聚四氟乙烯填料
7 压盖 1Cr13、WCB、CF8、CF3、CF8M、CF3M
8 支架 WCB、WC6、WC9
9 电动执行器 壳体(HT200、WCB)

■ 主要外形及连接尺寸

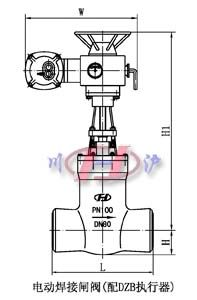

电动焊接闸阀(配DZW执行器) 电动焊接闸阀(配DZB执行器)
公称通径 DN(mm) 外形连接安装尺寸
国标50~600
美标 2"~24"
由于阀门压力不同,所以连接尺寸有不相同,如需详细技术资料或安装图纸,请咨询公司技术部或销售部,将
为您提详细的技术资料及图纸。请拨打 021-51863046咨询!
