电动暗杆闸阀
 |
 |
| 电动暗杆闸阀 |

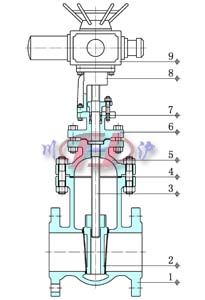

电动暗杆闸阀 (内部结构图) |
■ 产品概述
川沪公司经营的电动暗杆闸阀该产品驱动部分采用多回转电动装置，用以驱动和控制阀门的开启和关闭，操作人员可以在控制室内远距离对电动暗杆闸阀进行控制，也可以现场手动操作，也可以与计算机配合实现计算机自动控制。电动暗杆闸阀广泛应用于排水、供热、电站、化工、食品、造纸、制药、煤碳、采矿等工程，满足了现代工、农业的自动化要求。
■ 产品特点
1、电动暗杆闸阀适用于液、气介质管路和设备，作为接通和断流之用。
2、电动暗杆闸阀在管路中主要作截流用，安装不受流向限制。传动方式采用电动，启闭时可传递较大的力矩，大大减轻了启闭强度。
3、电动暗杆闸阀具有强度高、刚性好、耐磨损、寿命长、性能稳定等特点
■ 技术标准
| 执行标准 |
设计制造 |
结构长度 |
法兰面尺寸 |
试验-检验 |
| GB/T12234-89 |
GB/T12221-89 |
JB79 GB/T9113 |
JB/T9092-99 GB/T13927-92 |
■ 主要性能规范
| 型号 |
公称压力 (MPa) |
试验压力 (MPa) |
工作温度 |
使用介质 |
| 密封 |
强度 |
| Z945H-10 |
1.0 |
1.1 |
1.5 |
≤200 ℃ |
水、蒸汽、油 |
| Z945W-10 |
| Z945T-10 |
≤100 ℃ |
油品、煤气 |
■ 主要零件材料
| 1 |
阀体 |
灰铸铁、铸钢 |
| 2 |
闸板 |
碳钢+合金钢、灰铸铁、灰铸铁+黄铜 |
| 3 |
阀杆 |
碳钢、不锈钢、黄铜 |
| 4 |
垫片 |
四氟垫片、金属石墨垫片 |
| 5 |
大阀盖 |
灰铸铁、铸钢 |
| 6 |
小阀盖 |
灰铸铁、铸钢 |
| 7 |
填料 |
句四氟乙烯、柔性石墨、浸油石棉盘根 |
| 8 |
支架 |
灰铸铁、铸钢 |
| 9 |
电动执行器 |
壳体(HT200、WCB) |

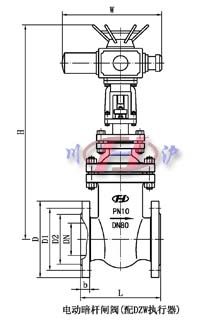

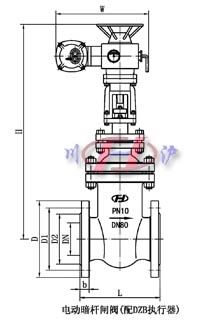

■ 主要外形及连接尺寸
| 公称通径DN |
L |
H |
W |
D |
D1 |
D2 |
b |
| 50 |
180 |
根据客户
所要求配
置电动执
行器而定 |
160 |
125 |
100 |
20 |
| 65 |
195 |
180 |
145 |
120 |
20 |
| 80 |
210 |
195 |
160 |
135 |
22 |
| 100 |
230 |
215 |
180 |
155 |
22 |
| 125 |
255 |
245 |
210 |
185 |
24 |
| 150 |
280 |
280 |
240 |
210 |
24 |
| 200 |
330 |
335 |
295 |
265 |
26 |
| 250 |
380 |
390 |
350 |
320 |
28 |
| 300 |
420 |
440 |
400 |
368 |
28 |
| 350 |
450 |
500 |
460 |
428 |
30 |
| 400 |
480 |
565 |
515 |
482 |
32 |
| 450 |
510 |
615 |
565 |
538 |
32 |
| 500 |
540 |
670 |
620 |
585 |
34 |
| 600 |
600 |
780 |
725 |
685 |
36 |
| 700 |
660 |
895 |
840 |
800 |
40 |
|
