卫生级电动调节阀

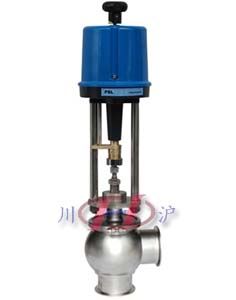

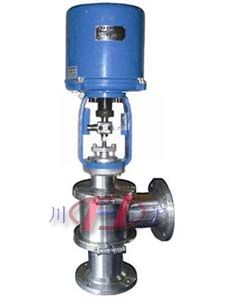

CHRS电动卫生级调节阀 (配381执行器) CHRS卫生级电动调节阀 (配PSL执行器)
CHRS电动卫生级调节阀 (配381执行器) CHRS卫生级电动调节阀 (配PSL执行器)

■ 产品概述

CHRS卫生级电动调节阀适用于各种压力、温度、流量等物理量调节,如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。采用直行程电动执行机构及卫生级调节阀阀体组成,电动卫生调节阀具有结构紧凑、装拆方便、调节精度高等优点,尤其是在压降损失小、流量大、可调范围广、流量精度高,完全符合IEC534-1978标准,阀门泄漏量符合ANSIB16.104标准。
电动卫生级调节阀采用角型设计确保阀门自排放,标准电子抛光,光滑表面确保清洁,无介质积存区域,不会产生潜在的污染。快速拆装阀体和阀帽,使卫生级电动调节阀打开和维修快捷容易,使过程停机时间缩短。

■ 主要技术参数

● 阀体

阀体形式 角型铸造球型阀
公称通径 DN15~100mm
公称压力 PN1.0MPa
连接形式 卡箍式、螺纹式、法兰式(如无合同约定,将按卡箍式连接供货)
阀盖形式 标准型-17~+230℃、高温型+230~+450℃
压盖型式 螺栓压紧式
密封填料 三元乙丙橡胶、聚四氟乙烯

● 阀内件

阀芯形式 单座柱塞型阀芯
流量特性 线性、等百分比

● 执行机构

执行器型号 3810、PSL、DKZ
主要技术参数 电源电压:220V/50Hz、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC
防护等级:相当IP55、隔爆标志:ExdⅡBT4、ExdⅡBT6(特殊订货)、手操功能:手柄
环境温度:-25~+70℃、环境湿度:≤95%

■ 主要内部结构图

卫生级调节阀(老型) 卫生级调节阀(新型)
卫生级调节阀(一体式) 卫生级调节阀(分体型)

■ 主要零件材料

1 阀体 304 314 316 316L
2 阀座 304 314 316 316L
3 垫片 聚四氟乙烯(PTFE)
4 阀芯阀杆 304 314 316 316L
5 卡箍 304 314 316 316L
6 密封垫 聚四氟乙烯(PTFE)
7 阀盖 304 314 316 316L
8 填料 V型聚四氟乙烯(PTFE)
9 弹簧 304 314 316 316L
10 螺母 304 314 316 316L

■ 额定流量系数Kv、额定行程、配用执行器型号

公称通径 DN(mm) 15 20 25 32 40 50 65 80 100
阀座直径 dN(mm) 15 20 25 32 40 50 65 80 100
额定流量系数KV 线性 5.2 6.3 6.9 11.2 17.6 27.5 44.7 69.3 110
等百分 4.8 5.6 6.3 10.5 16 25 40.5 63.6 100
额定行程(mm) 10 16 25 40

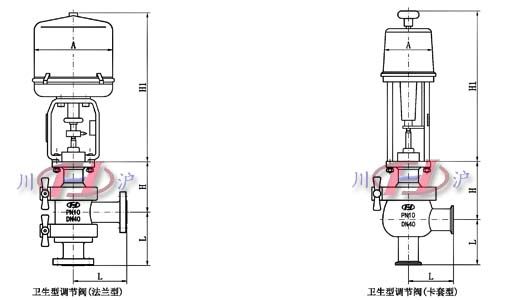

■ 主要外形及连接尺寸

卫生级电动调节阀
公称通径 DN(mm) 15 20 25 32 40 50 65 80 100
L 法兰式 由于该阀门为订做产品,所有外型结构尺寸需以工程师设计为准,如需详细产品技术资料及连接尺寸,请与我公司技术部或者销售部联系,公司技术人员会为您提供完整的图纸及技术资料。
卡箍式
H 法兰式
卡箍式
H1
A
