电动衬氟调节阀 (耐腐蚀电动调节阀)
 |
 |

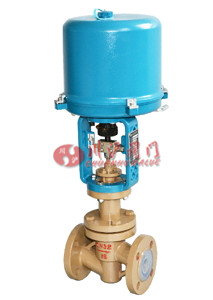

| ZRSF46电动衬氟调节阀(配381执行器) |

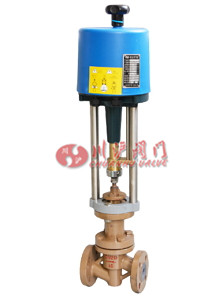

ZDSF46电动衬氟调节阀(配PSL执行器) |
■ 产品概述
电动衬氟调节阀、耐腐蚀电动调节阀是一种防腐蚀直通单座调节阀，由直行程电动执行器与衬氟调节阀阀体组成，电动衬氟调节阀与流体接触的阀体内壁和阀内组件均采用高压注塑工艺，衬有能耐腐蚀、耐老化的聚全氟乙丙烯（F46），又采用聚四氟乙烯波纹管密封。耐腐蚀电动调节阀广泛适用于酸、碱等强腐蚀介质和有毒、易挥发等气体、液体的控制。其主要特点如下：
1、耐腐蚀。几乎能耐所有的介质（包括浓硝酸和王水）的腐蚀。
2、密封性能好。采用波纹管和填料双重密封，确保无渗漏。
3、泄漏量小。由于阀芯、阀座采用软密封，确保无渗漏。
4、配用HA执行机构，输出力大、结构紧凑。 产品符合GB/T4213-92。
■ 主要技术参数
● 阀体
| 阀体形式 |
直通单座铸造球型阀 |
| 公称通径 |
DN20～150mm |
| 公称压力 |
PN1.6MPa |
| 法兰标准 |
GB/T9113、 JB/T79 |
| 连接形式 |
法兰(FF RF RTJ) |
| 压盖型式 |
螺栓压紧式 |
| 工作温度 |
-40～180℃ |
| 密封填料 |
V型聚四氟乙烯填料 |
● 阀内件
| 阀芯形式 |
单座柱塞型(衬四氟) |
| 流量特性 |
近似等百分比 |
● 执行机构
| 执行器型号 |
3810、PSL、DKZ |
| 主要技术参数 |
电源电压：220V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC |
| 防护等级：相当IP55、隔爆标志：ExdⅡBT4、ExdⅡBT6(特殊订货)、手操功能：手柄 |
| 环境温度：-25～+70℃、环境湿度：≤95% |
■ 主要零件材料
| 阀体、阀盖 |
ZG230-450衬F46 |
| 阀座、阀芯 |
2Cr13衬F46、304衬F46 |
| 阀盖 |
丁腈橡胶夹增强涤纶织物 |
| 波纹管材料 |
聚四氟乙烯 |
■ 额定流量系数Kv、额定行程
| 公称通径 |
G3/4" |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
| 阀座直径 |
3 |
4 |
5 |
6 |
7 |
8 |
10 |
12 |
15 |
20 |
26 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
| Kv值 |
0.08 |
0.12 |
0.20 |
0.32 |
0.50 |
0.80 |
1.2 |
2.0 |
3.2 |
5.0 |
8 |
12 |
20 |
32 |
50 |
70 |
100 |
240 |
| 额定行程 |
10 |
16 |
25 |
40 |
60 |

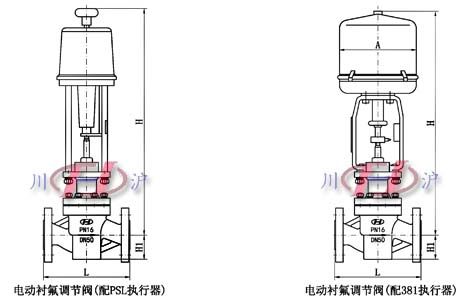

■ 主要外形及连接尺寸
| 公称通径 |
G3/4" |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
| L |
116 |
180 |
185 |
200 |
220 |
250 |
275 |
300 |
350 |
480 |
| A |
267 |
267 |
267 |
267 |
267 |
267 |
350 |
350 |
350 |
470 |
| H |
401 |
445 |
485 |
495 |
523 |
532 |
697 |
699 |
699 |
817 |
| H1 |
50 |
65 |
70 |
80 |
71 |
88 |
102 |
140 |
170 |
190 |
|
