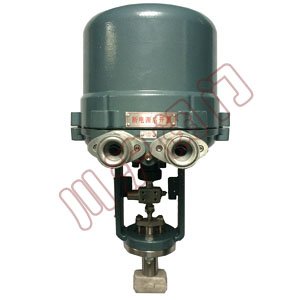

电动防爆小流量调节阀
 |
 |
| 电动防爆小流量调节阀 |

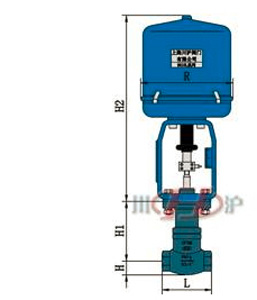

电动防爆小流量调节阀外形尺寸图 |
■ 产品概述
电动防爆小流量调节阀型号：ZRSW-FB，是由3810L 直行程电动执行机构和小流量调节阀阀体组成。防爆型电动执行机构防爆等级为ExdII BT4。电动防爆小流量调节阀控制信号4-20mA，反馈信号4-20mA。小流量调节阀阀体的具体选型是根据客户提供的阀前压力、阀后压力、介质种类、介质温度、流量大小来具体选型。技术工程师根据客户提供的参数，确定阀座缩径，进而控制阀门的流量大小。
381L系列直行程电动执行器，是以AC220单相交流电为电源，接受来自 DCS、PLC系统和其他操作器的DC4～20mA，标准信号来控制执行器进行开关阀门或自动调节。电子控制模块采用先进的混合集成电路，包含完整的保护功能，可现场控制或远程控制，被设计成匣子形式，并用树脂浇铸密封。驱动反馈量采用高性能导电塑料电位器、精度高、寿命长等特点，可与各种角行程调节机构组合成高性能、高可靠性的电动调节阀。
■ 主要技术参数
| 公称通径(DN) |
G3/8"、1/2"、G3/4"、G1" |
| 阀座直径(dn) |
1.5 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
15 |
| 额定流量系数KV |
0.025 |
0.05 |
0.08 |
0.12 |
0.20 |
0.32 |
0.50 |
0.80 |
1.00 |
1.40 |
1.55 |
1.85 |
2.23 |
| 允许压差(MPa) |
≤公称压力 |
| 公称压力(MPa) |
1.6、2.5、4.0、6.4、10.0、16.0、25.0、32.0 |
| 流量特性 |
等百分比 |
| 额定行程(mm) |
8 |
10 |
12 |
| 阀盖形式 |
标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃) |
| 压盖形式 |
螺栓压紧式 |
| 密封填料 |
V型聚四氟乙烯填料、V型柔性石墨填料 |
| 配置执行器类别 |
PSL系列、3810L系列等电动执行器(客户指定品牌亦可) |
执行器参数
| 电源电压：220V、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC |
| 防护等级：相当IP65、隔爆标志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄 |
| 环境温度：-25～+70℃、环境湿度：≤95% |
■ 主要外形及连接尺寸
| 公称通径DN |
阀座直径dn |
L |
H |
H1 (3810) |
H1 (PSL) |
D |
R |
| G3/8" |
1.5～12 |
110 |
30 |
473 |
537 |
177 |
225 |
| G1/2" |
1.5～12 |
110 |
30 |
473 |
537 |
177 |
225 |
| G3/4" |
1.5～12 |
110 |
30 |
473 |
537 |
177 |
225 |
| G1" |
1.5～12 |
110 |
30 |
473 |
537 |
177 |
225 |
|
