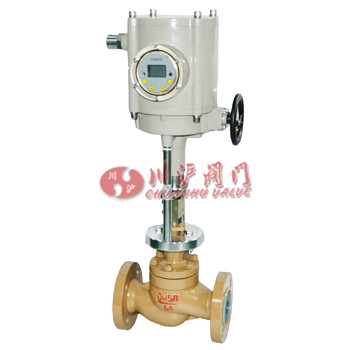

智能型电动调节阀
 |
| 智能型电动调节阀 (法兰式) |
■ 产品概述
本系列智能型电动调节阀是一种压力平衡式电动智能调节阀。配用智能型电动执行机构，接受统一的4-20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。智能型电动调节阀总体结构紧凑、重量轻、稳定性好、防护等级高。所以电动智能调节阀广泛应用于大型火电厂、化工厂、水处理和污水处理、天然气油田、钢铁厂等自动控制系统中。
■ 主要技术参数
● 阀体
| 阀体形式 |
直通铸造S型阀体 |
| 公称通径 |
DN20～300mm |
| 公称压力 |
PN1.6、2.5、4.0、6.4、10.0、16.0 |
| 法兰标准 |
GB/T9113、 JB/T79 |
| 连接形式 |
法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内) |
| 阀盖形式 |
标准型-17～+230℃、高温型+230～+450℃、低温型-60～-196℃、波纹管密封型-40～+350℃ |
| 压盖型式 |
螺栓压紧式 |
| 密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
● 阀内件
| 阀芯形式 |
单座式、套筒式、笼式 |
| 流量特性 |
线性、等百分比 |
● 执行机构
| 执行器型号 |
2SB型 |
| 主要技术参数 |
电源电压：220V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC |
| 防护等级：相当IP55、隔爆标志：ExdⅡBT4、ExdⅡBT6(特殊订货)、手操功能：手柄 |
| 环境温度：-25～+70℃、环境湿度：≤95% |
■ 主要内部结构图
■ 主要零件材料
| 1 |
阀体 |
WCB |
CF8 |
CF8M |
CF3M |
| 2 |
垫片 |
金属石墨垫片/聚四氟乙烯(PTFE) |
| 3 |
阀座、套筒 |
304 |
304 |
316 |
316L |
| 4 |
阀芯 |
304 |
304 |
316 |
316L |
| 5 |
导向套 |
304 |
304 |
316 |
316L |
| 6 |
阀盖 |
WCB |
CF8 |
CF8M |
CF3M |
| 7 |
阀杆 |
304 |
304 |
316 |
316L |
| 8 |
填料 |
PTFE/柔性石墨 |
| 9 |
弹簧 |
65Mn |
304 |
316 |
316L |
| 10 |
螺母 |
304 |
304 |
316 |
316L |
■ 主要性能指标
| 项目 |
指标值 |
| 基本误差% |
配IQ±1.0； 配ROM±1.0 |
| 回差% |
配IQ ±1.0； 配ROM±1.0 |
| 死区% |
1.0 |
| 始终点偏差% |
电开 |
始点±1.0 |
终点±1.0 |
| 始点±1.0 |
终点±1.0 |
| 电关 |
始点 |
±1.0 |
| 终点 |
±1.0 |
| 额定行程偏差% |
≤1.0 |
| 泄露量L/h |
0.01%×阀额定容量 |
| 可调范围R |
30：1 |
■ 额定流量系数Kv、允许压差
| 公称通径 DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| 阀座直径 dN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| 额定流量系数KV |
单座 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
630 |
| 笼式 |
5.9 |
9 |
15 |
23 |
35 |
59 |
95 |
148 |
236 |
355 |
568 |
| 套筒 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
360 |
570 |
| 额定行程(mm) |
16 |
25 |
40 |
60 |
| 允许压差(MPa) |
单座 |
3.8 |
3.2 |
3.0 |
2.0 |
1.8 |
1.5 |
1.4 |
1.0 |
0,7 |
0.6 |
0.5 |
| 笼式 |
6.4 |
5.8 |
5.0 |
4.9 |
4.3 |
3.0 |
3.7 |
3.5 |
3.1 |
2.8 |
2,8 |
| 套筒 |
6.4 |
6.4 |
5.2 |
5.2 |
4.6 |
4.6 |
3.7 |
3.7 |
3.5 |
3.1 |
3.1 |

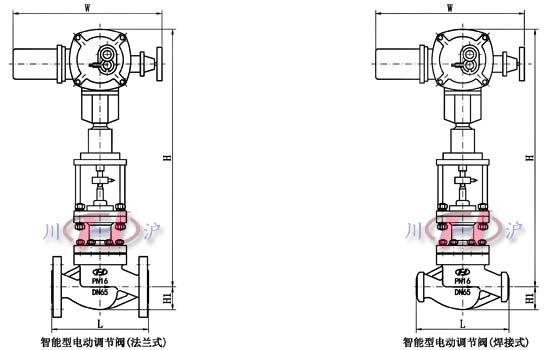

■ 主要外形及连接尺寸
| 公称通径 DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 结构尺寸 |
L |
由于该阀门为订做产品，所有外型结构尺寸需以工程师现场设计为准，如需详细产品技术资料及连接尺寸，请与我公司技术部或者销售部联系，公司技术人员会为您提供完整的图纸及技术资料。 |
| H |
| H1 |
| W |
|
调节阀(控制阀)系列
