DSJ661H气动水封截止阀
 |
 |

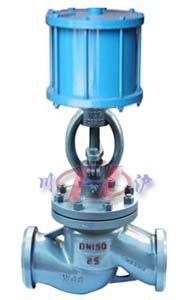

| 气动水封截止阀 |

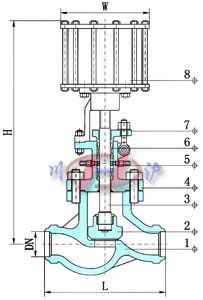

气动水封截止阀(内部结构图) |
■ 产品概述
川沪公司经营的气动水封截止阀适用于公称压力PN2.5～4.0MPa，工作温度0~450℃的火力电站回水冷凝系统及石油、化工要求与大气隔离的系统管道上，切断或接通管路中的介质，气动水封截止阀适用介质为：水、油品、蒸汽和非腐蚀性气体。
■ 产品特点
1、选材考究，符合国内外相关标准，材料全面质量高。
2、密封副配对先进合理，提高了密封性能，使用寿命长。
3、产品按国家标准GB/T12235设计制造，结构新颖 ，造型美观。连接端有法兰和焊接，可根据用户不同要求配接。
4、填料函设计成水密封结构，接入0.6～1.6Ma的水填料，摩擦力小，密封好，能使系统大气隔离，保证良好的气密性，属环保产品。
5、阀杆经调质及表面氮化处理，有良好的抗腐蚀性，抗擦伤性和耐磨性。
6、结构紧凑，操作灵活，检修方便。
7、倒密封采用不锈钢螺纹连接密封或本体堆焊奥氏不锈钢而成，填料更换可在不停机情况下进行，方便快捷不影响系统运行。
■ 主要技术参数
| 阀体型式 |
直通铸造阀体 |
| 阀芯型式 |
柱塞式(锥面) |
| 公称通径 |
DN50 ～ DN200 |
| 公称压力 |
PN1.6～10.0MPa |
| 连接形式 |
法兰、焊接 |
■ 主要零件材料
| 1 |
阀体 |
WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV |
| 2 |
阀芯 |
2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA |
| 3 |
阀杆 |
2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA |
| 4 |
阀盖 |
WCB-35、WC6-12Cr1MoV、WC9-12Cr1MoV |
| 5 |
注水嘴 |
2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA |
| 6 |
填料 |
柔性石墨、PTFE |
| 7 |
填料压盖 |
2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA |
| 8 |
电动执行器 |
壳体(HT200、WCB) |
■ 主要性能规范
| 试验压力(MPa) |
公称压力(MPa) |
压力级(class) |
JIS(K) |
| 1.6 |
2.5 |
4.0 |
6.4 |
150 |
300 |
10K |
20K |
| 强度试验 |
2.4 |
3.75 |
6.0 |
9.6 |
3.0 |
7.5 |
3.0 |
7.5 |
| 密封试验 |
1.76 |
2.75 |
4.4 |
7.04 |
2.2 |
5.5 |
2.2 |
5.5 |
| 工作温度 |
≤450℃ |
| 适用介质 |
水、蒸汽、油品及非腐蚀性介质 |
■ 主要外形及连接尺寸
| DN |
L |
H |
W |
W1 |
国标50～200
美标 2"～8" |
由于该阀门为订做产品，所有外型结构尺寸需以工程师现场设计为准，如需详细产品技术资料及连接尺寸，请与我公司技术部或者销售部联系，公司技术人员会为您提供完整的图纸及技术资料。 |
|
