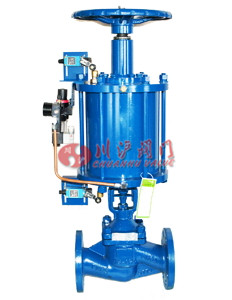

气动截止阀(气动法兰截止阀)
 |
 |
| 气动截止阀 |

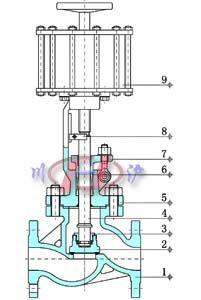

气动截止阀 (内部结构图) |
■ 产品概述
本公司经营的气动截止阀采用双作用气缸，利用上腔进气或者下腔进气来远距离控制阀门，操作方便、灵活。气缸使用介质：压缩空气，氮气。气动截止阀结构简单、制造和维护方便；工作行程小，启闭时间短；关闭体(阀瓣)与阀座密封面采用锥面密封，关闭力小，耐冲刷，密封可靠。气动截止阀阀座可为更换式阀座，可任意组合与关闭件密封面材料的配对，以满足工况要求，延长使用寿命。
■ 产品特点
1、选材考究，符合国内、外相关标准，结构合理，造型美观。
2、阀瓣、阀座密封面采用铁基合金堆焊或司太立钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。
4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性和抗擦伤性。
5、可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
6、阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
7、倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢，密封好，更换填料可在不停机情况下进行，方便快捷，不影响系统运行。
■ 主要技术参数
| 阀体形式 |
直通铸造阀体 |
| 工程通径 |
DN50～300mm |
| 公称压力 |
PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300、600 LB ；JIS 10、20、30 K |
| 法兰标准 |
国标、美标、日标 |
| 连接形式 |
法兰(FF RF RTJ) |
| 阀盖形式 |
标准型-20～+450℃ |
| 压盖形式
| 螺栓压紧式 |
■ 应用规范
| 设计与制造 |
结构长度 |
法兰尺寸 |
检验与试验 |
标 志 |
供 货 |
| GB/T12235 |
GB/T12221 |
JB/T79 |
GB/T13727 |
GB/T12220 |
JB/T7928 |
■ 主要性能规范
| 试验压力(MPa) |
公称压力(MPa) |
压力级(class) |
JIS(K) |
| 1.6 |
2.5 |
4.0 |
6.4 |
150 |
300 |
10K |
20K |
| 强度试验 |
2.4 |
3.75 |
6.0 |
9.6 |
3.0 |
7.5 |
2.4 |
3.8 |
| 密封试验 |
1.76 |
2.75 |
4.4 |
7.04 |
2.2 |
5.5 |
1.5 |
2.8 |
| 低压密封试验 |
0.6MPa |
■ 主要零件材料
| 1 |
阀体 |
WCB、ZGlCrl8Ni9T、ZGlCrl8Ni2Mo2Ti、ZG00Crl7Nil4M02、ZGlCr5MO |
| 2 |
阀瓣 |
WCB+D507MO、0Crl8Ni9Ti+Stellite12、CF8M+Stellite12、CF3M+Stellite12 |
| 3 |
螺纹压套 |
2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA |
| 4 |
阀杆 |
2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA |
| 5 |
阀盖 |
WCB、ZGlCrl8Ni9T、ZGlCrl8Ni2Mo2Ti、ZG00Crl7Nil4M02、ZGlCr5MO |
| 6 |
填料 |
柔性石墨、PTFE |
| 7 |
压盖 |
WCB、ZGlCrl8Ni9T、ZGlCrl8Ni2Mo2Ti、ZG00Crl7Nil4M02、ZGlCr5MO |
| 8 |
滑块 |
2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA |
| 9 |
电动执行器 |
壳体(HT200、WCB) |

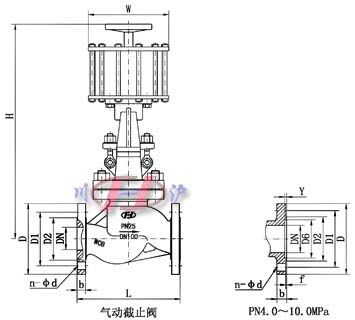

■ 主要外形及连接尺寸
 |
公称压力
PN(MPa) |
公称通径
DN(mm) |
标准值 |
参考值 |
| L |
D |
D1 |
n2 |
D6 |
b |
f |
f1 |
Z-φd |
L1 |
H |
| 1．6 |
50 |
230 |
160 |
125 |
100 |
/ |
16 |
3 |
/ |
4-φ18 |
185 |
645 |
| 65 |
290 |
180 |
145 |
120 |
/ |
18 |
3 |
/ |
4-φ18 |
232 |
690 |
| 80 |
310 |
195 |
160 |
135 |
/ |
20 |
3 |
/ |
8-φ18 |
232 |
715 |
| 100 |
350 |
215 |
180 |
155 |
/ |
20 |
3 |
/ |
8-φ18 |
232 |
770 |
| 125 |
400 |
254 |
210 |
185 |
/ |
22 |
3 |
/ |
8-φ18 |
283 |
780 |
| 150 |
480 |
280 |
240 |
210 |
/ |
24 |
3 |
/ |
8-φ23 |
283 |
810 |
| 200 |
600 |
335 |
295 |
265 |
/ |
26 |
3 |
/ |
12-φ23 |
283 |
967 |
| 250 |
622 |
405 |
355 |
320 |
/ |
30 |
3 |
/ |
12-φ25 |
283 |
1143 |
| 300 |
698 |
460 |
410 |
375 |
/ |
30 |
4 |
/ |
12-φ25 |
283 |
1292 |
| 2.5 |
50 |
230 |
160 |
125 |
100 |
/ |
20 |
3 |
/ |
4-φ18 |
185 |
645 |
| 65 |
290 |
180 |
145 |
120 |
/ |
22 |
3 |
/ |
8-φ18 |
232 |
690 |
| 80 |
310 |
195 |
160 |
135 |
/ |
22 |
3 |
/ |
8-φ18 |
232 |
715 |
| 100 |
350 |
230 |
190 |
160 |
/ |
24 |
3 |
/ |
8-φ23 |
232 |
770 |
| 125 |
400 |
270 |
220 |
188 |
/ |
28 |
3 |
/ |
8-φ25 |
283 |
780 |
| 150 |
480 |
300 |
250 |
218 |
/ |
30 |
3 |
/ |
8-φ25 |
283 |
810 |
| 200 |
600 |
360 |
310 |
278 |
/ |
34 |
3 |
/ |
12-φ25 |
283 |
967 |
| 250 |
622 |
425 |
370 |
332 |
/ |
36 |
3 |
/ |
12-φ30 |
283 |
1143 |
| 300 |
698 |
485 |
430 |
390 |
/ |
40 |
4 |
/ |
16-φ30 |
283 |
1292 |
| 4．0 |
50 |
230 |
160 |
125 |
100 |
88 |
20 |
3 |
4 |
4-φ18 |
185 |
645 |
| 65 |
290 |
180 |
145 |
120 |
110 |
22 |
3 |
4 |
8-φ18 |
232 |
690 |
| 80 |
310 |
195 |
160 |
135 |
121 |
22 |
3 |
4 |
8-φ18 |
232 |
715 |
| 100 |
350 |
230 |
190 |
160 |
150 |
24 |
3 |
4．5 |
8-φ23 |
232 |
770 |
| 125 |
400 |
270 |
220 |
188 |
176 |
28 |
3 |
4．5 |
8-φ25 |
283 |
782 |
| 150 |
480 |
300 |
250 |
218 |
204 |
30 |
3 |
4．5 |
8-φ25 |
283 |
875 |
| 200 |
600 |
375 |
320 |
282 |
260 |
38 |
3 |
4．5 |
12-φ30 |
283 |
1160 |
注：以上参数均为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
|
