美标内螺纹截止阀

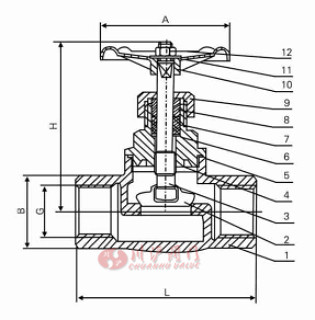

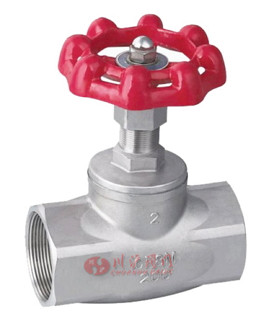

美标内螺纹截止阀 美标内螺纹截止阀 (内部结构图)
美标内螺纹截止阀 美标内螺纹截止阀 (内部结构图)

■ 产品概述

川沪阀门生产的美标内螺纹截止阀，阀体材质多用304不锈钢和316不锈钢，螺纹制式可以用G螺纹、NPT螺纹、Rc螺纹等。多用于水、油品、气体场合使用。具有结构紧凑、安装方便的特点。

■ 适用介质

型号 适用介质
J11W-（16-64）C 水、油品、气
J11W-（16-64）P 硝酸类
J11W-（16-64）R 醋酸类

■ 主要性能规范

试验压力(MPa) 公称压力(MPa) 压力级(class) JIS(K)
1.6 2.5 4.0 6.4 150 300 10K 20K
强度试验 2.4 3.75 6.0 9.6 3.0 7.5 2.4 3.8
密封试验 1.76 2.75 4.4 7.04 2.2 5.5 1.5 2.8
低压密封试验 0.6MPa

■ 主要外形及连接尺寸

通径DN L E B H A Wt/kg
1 /2" 90 14 32 109 70 0.9
3/4" 100 16 36 109 70 1.1
1" 120 18 46 132 80 1.8
1-1/4" 140 20 55 156 90 2.5
1-1/2" 170 22 65 167 100 3.7
2" 200 24 80 182 120 5.5
21/2" 260 26 95 200 140 9.3
注：由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
