内螺纹截止阀

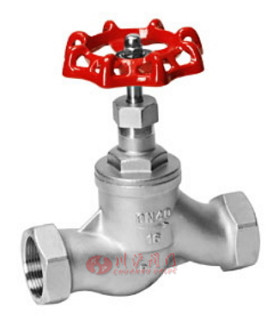

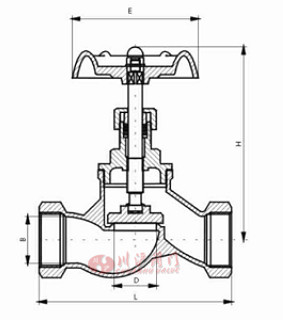

内螺纹截止阀 内螺纹截止阀 (内部结构图)
内螺纹截止阀 内螺纹截止阀 (内部结构图)

■ 产品概述

川沪阀门生产的内螺纹截止阀（苏式内螺纹截止阀）阀体材质多用304不锈钢和316不锈钢，螺纹制式可以用G螺纹、NPT螺纹、Rc螺纹等，也可以做成卡箍连接或外螺纹连接形式。多用于水、油品、气体场合使用。具有结构紧凑、安装方便的特点。

■ 适用介质

型号 适用介质
J11W-（16-64）C 水、油品、气
J11W-（16-64）P 硝酸类
J11W-（16-64）R 醋酸类

■ 主要性能规范

试验压力(MPa) 公称压力(MPa) 压力级(class) JIS(K)
1.6 2.5 4.0 6.4 150 300 10K 20K
强度试验 2.4 3.75 6.0 9.6 3.0 7.5 2.4 3.8
密封试验 1.76 2.75 4.4 7.04 2.2 5.5 1.5 2.8
低压密封试验 0.6MPa

■ 主要外形及连接尺寸

公称通径DN L D B H E
15 90 13 16 104 72
20 100 16 19 110 72
25 120 20 25 124 80
32 140 30 33 145 100
40 165 36 40 165 108
50 190 42 50 192 130
注：由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
