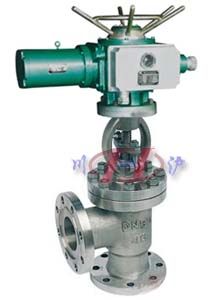

J944电动角式截止阀

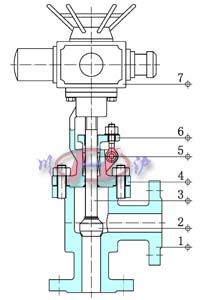

电动角式截止阀 电动角式截止阀 (内部结构图)
电动角式截止阀 电动角式截止阀 (内部结构图)

■ 产品概述

电动角式截止阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。阀杆的运动形式,有升降杆式(阀杆升降,手轮不升降),也有升降 旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀体上)。
电动角式截止阀只适用于全开和全关,不允许作调节和节流。电动角式截止阀属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不 泄漏。当介质由阀瓣下方进入阀门时,操作力所需克服的阻力,是阀杆和填料的摩擦力与由介质的压力 所产生的推力,关电动角式截止阀 的力比开电动角式截止阀的力大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。

■ 主要技术参数

阀体型式 角型铸造阀
阀芯型式 柱塞式(锥面)
公称通径 DN50 ~ DN250
公称压力 PN1.6~10.0MPa
法兰标准 JB、GB、ANSI、BS、API、ISO、DIN、JIS
连接形式 法兰、螺纹、焊接
密封填料 聚四氟乙烯、柔性石墨
工作温度 450℃

■ 主要零件材料

1 阀体 WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV
2 阀芯 2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA
3 阀杆 2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA
4 阀盖 WCB-35、WC6-12Cr1MoV、WC9-12Cr1MoV
5 填料 柔性石墨、PTFE
6 填料压盖 2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA
7 电动执行器 壳体(HT200、WCB)

■ 主要性能规范

试验压力(MPa) 公称压力(MPa) 压力级(class) JIS(K)
1.6 2.5 4.0 6.4 150 300 10K 20K
强度试验 2.4 3.75 6.0 9.6 3.0 7.5 2.4 3.8
密封试验 1.76 2.75 4.4 7.04 2.2 5.5 1.5 2.8
低压密封试验 0.6MPa

■ 主要外形及连接尺寸

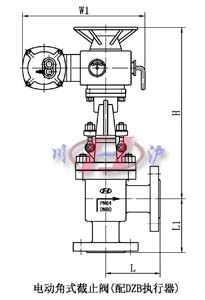

电动角式截止阀(配DZW执行器) 电动角式截止阀(配DZB执行器)
DN in L L1 H W
15 1/2 65/90 65/90 由于阀门压力
不同,所以连
接尺寸也不相
同,如需详细
技术资料或安
装图纸,请咨
询公司技术部
或销售部,将
为您提详细的
技术资料及图
纸!
20 3/4 75/95 75/95
25 1 80/100 80/100
32 21/4 95/105 95/105
40 21/2 100/115 100/115
50 2 115/125 115/125
65 21/2 145 145
80 3 155 155
100 4 175 175
125 5 200 200
150 6 240/225 240/225
200 8 275 275
注:以上参数均以国标为准,其压力等级请咨询公司技术部,表中尺寸为不带标准附件数据,另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
