J961Y电动高压截止阀(电站截止阀)
 |
 |
| 电动高压截止阀 |
电动高压截止阀 (内部结构图) |
■ 产品概述
电动高压截止阀(电站截止阀)适用于公称压力PN20～32MPa及P54/100V-P57/170V ，工作温度≤540℃(其中P57/170V工作温度为570℃)的石油、化工 、水力 、火力电站各种系统的管路中，切断或接通管路介质。
■ 产品特点
1、阀门中腔采用压力自紧式密封结构，密封性能越好。支管两端为焊接结构。焊接坡口可按标准或用户要求配接。
2、阀瓣、阀座的密封面采用司太立钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长。
3、阀杆经调质和表面氮化处理，有良好的搞腐蚀性和抗擦伤性。
4、阀盖填料函深度合理，填料加缓蚀剂，密封可靠。
■ 主要技术参数
| 阀体型式 |
高压锻造阀 |
| 阀芯型式 |
柱塞式(锥面) |
| 公称通径 |
DN10 ～ DN100 |
| 公称压力 |
PN20.0～32.0MPa |
| 连接形式 |
焊接式 (对焊、承插焊) |
■ 主要零件材料
| 1 |
阀体 |
WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV |
| 2 |
阀芯 |
2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA |
| 3 |
阀杆 |
2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA |
| 4 |
阀盖 |
WCB-35、WC6-12Cr1MoV、WC9-12Cr1MoV |
| 5 |
填料 |
柔性石墨、PTFE |
| 6 |
填料压盖 |
2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA |
| 7 |
电动执行器 |
壳体(HT200、WCB) |
■ 主要性能规范
| 试验压力(MPa) |
公称压力(MPa) |
压力级(class) |
JIS(K) |
| 16.0 |
20.0 |
25.0 |
32.0 |
900 |
1500 |
20K |
40K |
| 强度试验 |
24.0 |
30.0 |
37.5 |
48.0 |
22.5 |
39.0 |
7.5 |
16.5 |
| 密封试验 |
17.6 |
22.0 |
27.5 |
35.2 |
16.5 |
28.6 |
5.5 |
12.1 |
| 工作温度 |
≤425℃ |
| 适用介质 |
水、蒸汽、腐蚀性介质 |

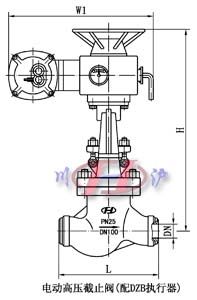

■ 主要外形及连接尺寸
| DN |
L |
H |
W |
W1 |
国标50～200
美标 2"～8" |
由于该阀门为订做产品，所有外型结构尺寸需以工程师现场设计为准，如需详细产品技术资料及连接尺寸，请与我公司技术部或者销售部联系，公司技术人员会为您提供完整的图纸及技术资料。 |
|
