| 电动卫生级蝶阀 |

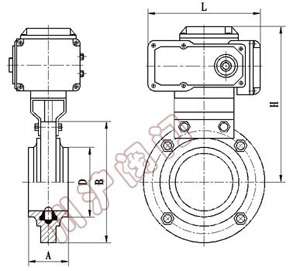

电动卫生级蝶阀外形尺寸 |
■ 产品概述

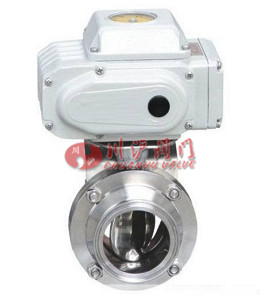

上海川沪阀门有限公司生产的D981F高品质电动卫生级蝶阀，是由角行程的CH系列电动执行机构和卫生级蝶阀阀体组成，接入220V电压即可控制阀门的开关，也可以接入控制模块，输入控制信号4-20mA或1-5V DC进行控制。电动卫生蝶阀采用标准电子抛光，光滑表面确保清洁，无介质积存区域，不会产生潜在的污染。电动卫生级蝶阀，内部无死角，阀门打开和维修快捷容易，使过程停机时间缩短。
特点：
1.设计新颖、合理、结构独特，重量轻，启闭迅速。
2.操力矩小，操作方便，省力灵巧。
3.可以任何位置安装，维修方便。
4.密封材料耐老化、耐腐蚀，使用寿命长等特点。
适用场景:
电动卫生蝶阀广泛应用于如食品、制药、化妆品、洁净蒸汽、酒类、饮料、 生化工业过程控制场合。
■ 主要零部件材料
| 名称 |
材料 |
| 左右阀体 |
304 |
316 |
316L |
| 蝶板 |
304 |
316 |
316L |
| 阀座 |
丁腈橡胶 |
食用橡胶 |
氟橡胶、硅橡胶 |
| 螺栓 |
304 |
| 螺栓 |
304 |
| 连接支架 |
304 |
| 连接器 |
304 |
■主要技术参数
| 公称通径DN |
50~800 |
| 动作范围 |
0～90° |
| 允许压差△P |
小于公称压力（1.6MPa） |
| 泄漏量Q |
按GB/T4213－92，为Kv值的10-4 |
| 环境温度oC |
－20～60oC |
| 基本误差 |
±2.5% |
| 回差 |
±2.5% |
| 死区 |
1% |
| 可调范围 |
250:1、350:1 |
| 配置执行机构 |
选配PSQ、HQ、361RS、CH等系列角行程电动执行机构 |
| 控制方式 |
开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制) |
■ 外形尺寸
| 规格 （ISO） |
A |
B |
D |
L |
H |
Kg |
| 20 |
50 |
78 |
19.05 |
130 |
82 |
1.2 |
| 25 |
50 |
78 |
25.4 |
130 |
82 |
1.2 |
| 32 |
50 |
78 |
31.8 |
130 |
82 |
1.05 |
| 38 |
50 |
86 |
38.1 |
130 |
86 |
1.2 |
| 51 |
52 |
102 |
50.8 |
140 |
96 |
1.7 |
| 63 |
56 |
115 |
63.5 |
150 |
103 |
2.1 |
| 76 |
56 |
128 |
76.1 |
150 |
110 |
2.4 |
| 89 |
60 |
139 |
88.9 |
170 |
116 |
2.7 |
| 102 |
64 |
154 |
101.6 |
170 |
122 |
3.05 |
| 108 |
64 |
159 |
108 |
170 |
126 |
3.15 |
| 133 |
80 |
138 |
133 |
190 |
138 |
5.2 |
| 159 |
90 |
215 |
159 |
190 |
153 |
9.2 |
注：以上参数均为PN1.6MPa为准，其他压力等级请咨询公司技术部，表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
|
