电动方形百叶蝶阀

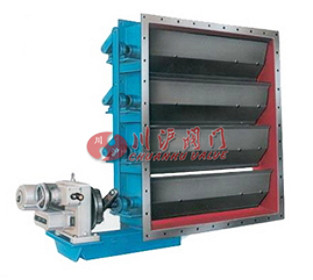

电动方形百叶蝶阀	电动方形百叶蝶阀外形尺寸

■ 产品概述

CHD941W-0.5C百叶式方形电动蝶阀是上海川沪设计生产的一种新型节能的高效气流调节设备，百叶式方形电动蝶阀可用于通风除尘管路上作通风、调节设备之用，主要适用于冶金、矿山、水泥、化工、发电等行业的通风除尘及环境保护。具有重量轻、流阻小、结构简单、启动灵活等特点。百叶式方形电动蝶阀设计新颖，调节板采用多轴、多叶式、使气流均匀、流阻小、调节轻松。各传动部位运转灵活、磨擦系数小、耐磨、耐腐、能充分有效地调节和控制气体流量。

适用介质：空气、烟气、含粉尘气体、可燃性气体等

■ 主要技术参数

公称压力	漏风率	介质流速	适用温度	适用介质
0.05MPa	1.5%	≤30m/s	-20~300℃	空气、粉尘气体等

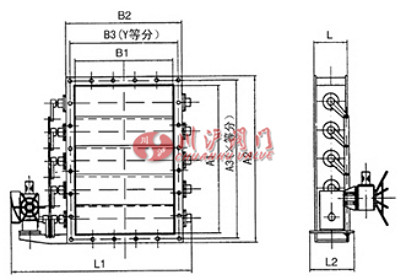

■ 外形尺寸

9-26

A1×B1	A2×B2	A3×B3	L	n-d	X	Y	风机	机号	L1	L2	重量(kg)
128×92	182×148	160×126	160	14-Φ7	4	3	9-19	NO4	580	245	32
144×104	198×160	176×135						NO4.5	590		38
160×115	214×171	192×150						NO5	600		45
179×129	233×185	212×162						NO5.6	615		48
202×145	258×204	236×180						NO6.3	640		54
196×128	150×184	228×165					NO4	630	52
221×144	175×200	252×177					NO4.5	625	58
245×160	299×216	284×192					NO5	645	62
274×179	328×235	305×212		18-Φ7	5	4	NO5.6	660	73
309×202	365×261	340×236		18-Φ7	5	4	NO6.3	680	88
227×163	293×232	270×204		14-Φ10	4	6	9-19	NO7.1	655		60
256×184	322×253	296×228		14-Φ10	4	6		NO8	670		64
288×207	354×276	330×252		18-Φ10	5	4		NO9	685		84
320×230	386×299	360×276	180	18-Φ10	5	4		NO10	710	300	97
359×258	448×350	415×316	180	18-Φ12	5	4	9-19	NO11.2	750	300	108
400×288	489×380	456×344		20-Φ12	6	4		NO12.5	850		125
448×332	557×444	516×405		22-Φ12	6	5		NO14	950		143
512×368	621×484	574×440		24-Φ12	7	5		NO16	970		177
348×227	414×296	390×272		20-Φ10	6	4	9-26	NO7.1	705		102
392×256	458×325	432×300						NO8	730		116
441×288	507×357	483×330						NO9	760		132
490×320	556×389	528×356						NO10	860		158

注：以上参数均为PN1.6MPa为准，其他压力等级请咨询公司技术部，表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
