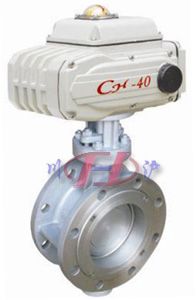

电动法兰蝶阀
 |
 |
| 电动法兰蝶阀 |

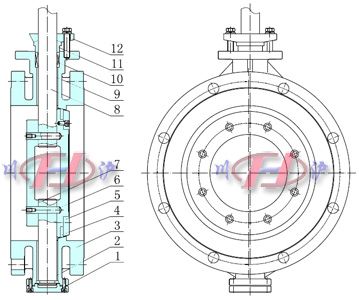

电动法兰蝶阀 (结构图) |
■ 产品概述
川沪牌电动法兰蝶阀由回转式电动执行机构及法兰蝶阀阀体组成。电动法兰蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。电动法兰蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。电动法兰蝶阀有弹性密封和金属的密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。 采用金属密封的阀门一般比弹性密封的阀门寿命长，但很难做到完全密封。金属密封能适应较高的工作温度，弹性密封则具有受温度限制的缺陷。如果要求电动法兰蝶阀作为流量控制使用，主要的是正确选择阀门的尺寸和类型。蝶阀的结构原理尤其适合制作大口径阀门。电动法兰蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统。
■ 主要技术参数
● 阀体
| 阀体形式 |
直通铸造阀 |
| 公称通径 |
DN50～1000mm |
| 公称压力 |
PN1.0、1.6、2.5MPa |
| 法兰标准 |
JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 |
| 连接形式 |
法兰式、对夹式 |
| 阀盖形式 |
一体式 |
| 压盖型式 |
压板压紧式 |
| 密封填料 |
V型聚四氟乙烯填料、柔性石墨填料 |
● 阀内件
● 执行机构
| 执行器型号 |
DZW、HQ、CHR、381R |
| 主要技术参数 |
电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC |
| 防护等级：相当IP67、隔爆标志：ExdⅡBT4、手操功能：手柄 |
| 环境温度：-25～+70℃、环境湿度：≤95% |
注：如需详细执行器参数，请进入电动执行器页面进行查阅。
■ 主要零件材料
| 1 |
底座 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
| 2 |
下轴套 |
铜合金、304、316 |
| 3 |
阀体 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
| 4 |
密封圈 |
NBR丁晴橡胶、PTFE、PPL、304、316 |
| 5 |
压板、蝶板 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
| 6 |
固定销 |
25、35、45 |
| 7 |
上阀轴 |
2Cr13、304、316、316L |
| 8 |
下阀轴 |
2Cr13、304、316、316L |
| 9 |
上轴套 |
铜合金、304、316 |
| 10 |
填料 |
聚四氟乙烯/柔性石墨 |
| 11 |
填料压套 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
| 12 |
填料压板 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
■ 主要性能指标
| 公称通径DN(mm) |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
| 额定流量系数Cv |
110 |
180 |
232 |
368 |
656 |
1000 |
1760 |
3390 |
4730 |
6700 |
8900 |
10500 |
14800 |
20500 |
31000 |
43000 |
55600 |
70700 |
| 允许压差(MPa) |
≤ 公称压力 |
| 动作范围 |
0～90° |
| 泄露量 |
按GB/T4213-92，为Kv值的10-4 |
| 基本误差 |
±2.5% |
| 回差 |
±2.5% |
| 死区 |
1% (可调) |
| 可调范围 |
50:1 |

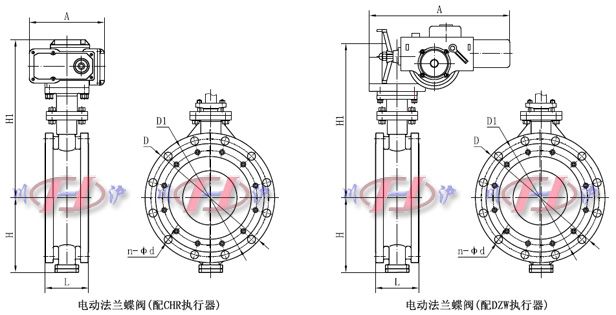

■ 主要外形及连接尺寸
| 公称通径 DN(mm) |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
| L |
108 |
112 |
114 |
127 |
140 |
140 |
152 |
165 |
178 |
190 |
216 |
222 |
229 |
267 |
292 |
318 |
330 |
410 |
| H |
112 |
115 |
120 |
140 |
170 |
180 |
210 |
240 |
290 |
320 |
350 |
380 |
410 |
470 |
550 |
640 |
710 |
770 |
| n-φd |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
12-22 |
12-26 |
12-26 |
16-26 |
16-30 |
20-30 |
20-33 |
20-36 |
24-36 |
24-39 |
28-39 |
28-42 |
| H1 |
根据所配执行机构而定 |
| A |
根据阀门所需力矩而定，配置机型不同，外形尺寸也不相同 |
| D |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405 |
460 |
520 |
580 |
640 |
715 |
840 |
910 |
1025 |
1125 |
1255 |
| D1 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
470 |
525 |
585 |
650 |
770 |
840 |
950 |
1050 |
1170 |
注：以上参数均为PN1.6MPa为准，其他压力等级请咨询公司技术部，表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
|
