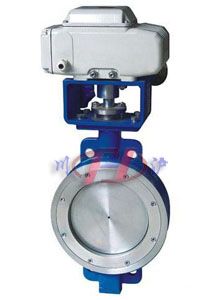

电动对夹蝶阀
 |
 |
| 电动对夹蝶阀 |

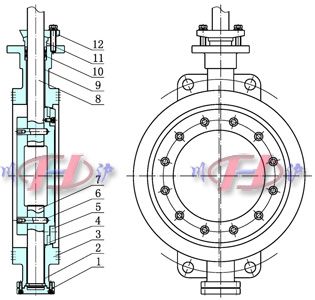

电动对夹蝶阀 (结构图) |
■ 产品概述
川沪牌电动对夹蝶阀密封形式分为(三偏心金属密封、中线软密封、双偏心软密封)几种形式，采用回转型电动执行器和对夹式蝶阀阀体组成，电动对夹蝶阀可用于现场要求空间比较窄、管道距离较短的场合。蝶阀体内无连杆、螺栓等、工作可靠、使用寿命长，可以多工位安装，不受介质流向影响。电动对夹蝶阀广泛应用于化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中，作为气体介质调节流量或切断装置。
■ 主要特点
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、密封件可以更换，密封性能可靠达到双向密封零泄漏。
3、密封材料耐老化、耐腐蚀，使用寿命长等特点。
4、两截式阀杆无销连接，结构简单紧凑，维修方便。
5、阀座密封与靠背一体结构，减少阀座变形量。
6、阀杆轴向定位装置，增强密封性、减少阀门扭矩。
7、可以任何位置安装，维修方便。
■ 主要技术参数
● 阀体
| 阀体形式 |
直通铸造阀 |
| 公称通径 |
DN50～1000mm |
| 公称压力 |
PN1.0、1.6、2.5MPa |
| 法兰标准 |
JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 |
| 连接形式 |
法兰式、对夹式 |
| 阀盖形式 |
整体式 |
| 压盖型式 |
压板压紧式 |
| 密封填料 |
V型聚四氟乙烯填料、柔性石墨填料 |
● 阀内件
● 执行机构
| 执行器型号 |
DZW、HQ、CHR、381R |
| 主要技术参数 |
电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC |
| 防护等级：相当IP67、隔爆标志：ExdⅡBT4、手操功能：手柄 |
| 环境温度：-25～+70℃、环境湿度：≤95% |
注：如需详细执行器参数，请进入电动执行器页面进行查阅。
■ 主要零件材料
| 1 |
底座 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
| 2 |
下轴套 |
铜合金、304、316 |
| 3 |
阀体 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
| 4 |
密封圈 |
NBR丁晴橡胶、PTFE、PPL、304、316 |
| 5 |
压板、蝶板 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
| 6 |
固定销 |
25、35、45 |
| 7 |
上阀轴 |
2Cr13、304、316、316L |
| 8 |
下阀轴 |
2Cr13、304、316、316L |
| 9 |
上轴套 |
铜合金、304、316 |
| 10 |
填料 |
聚四氟乙烯/柔性石墨 |
| 11 |
填料压套 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
| 12 |
填料压板 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
■ 主要性能指标
| 公称通径DN(mm) |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
| 额定流量系数Cv |
110 |
180 |
232 |
368 |
656 |
1000 |
1760 |
3390 |
4730 |
6700 |
8900 |
10500 |
14800 |
20500 |
31000 |
43000 |
55600 |
70700 |
| 允许压差(MPa) |
≤ 公称压力 |
| 动作范围 |
0～90° |
| 泄露量 |
按GB/T4213-92，为Kv值的10-4 |
| 基本误差 |
±2.5% |
| 回差 |
±2.5% |
| 死区 |
1% (可调) |
| 可调范围 |
50:1 |

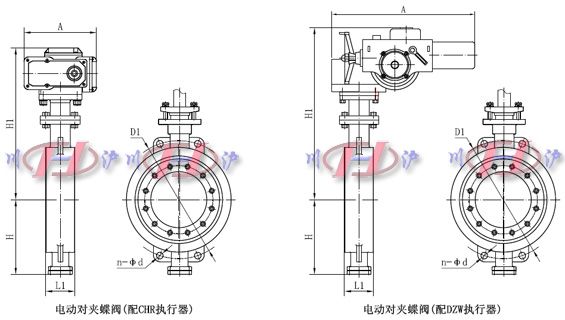

■ 主要外形及连接尺寸
| 公称通径 DN(mm) |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
| L1 |
43 |
46 |
49 |
56 |
64 |
70 |
71 |
76 |
83 |
92 |
102 |
113 |
127 |
154 |
165 |
190 |
203 |
216 |
| H |
112 |
115 |
120 |
140 |
170 |
180 |
210 |
240 |
290 |
320 |
350 |
380 |
410 |
470 |
550 |
640 |
710 |
770 |
| n-φd |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
12-22 |
12-26 |
12-26 |
16-26 |
16-30 |
20-30 |
20-33 |
20-36 |
24-36 |
24-39 |
28-39 |
28-42 |
| H1 |
根据所配执行机构而定 |
| A |
根据阀门所需力矩而定，配置机型不同，外形尺寸也不相同 |
| D1 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
470 |
525 |
585 |
650 |
770 |
840 |
950 |
1050 |
1170 |
注：以上参数均为PN1.6MPa为准，其他压力等级请咨询公司技术部，表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
|
