381R角行程电动执行器(电子式电动执行机构)

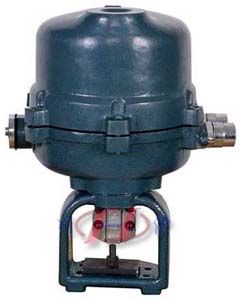

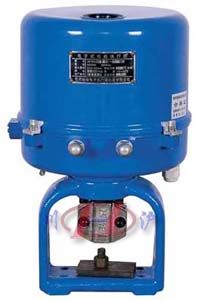

角行程电动执行器 (普通型) 角行程电动执行器 (防爆型)
角行程电动执行器 (普通型) 角行程电动执行器 (防爆型)

■ 产品概述

381R调节型角行程电动执行器,是以AC220单相交流电为电源,接受来自DCS、PLC系统和其他操作器的DC4~20mA,标准信号来控制执行器进行开关阀门或自动调节。电子控制模块采用先进的混合集成电路,包含完整的保护功能,可现场控制或远程控制,被设计成匣子形式,并用树脂浇铸密封。驱动反馈量采用高性能导电塑料电位器、精度高、寿命长等特点,可与各种角行程调节机构组合成高性能、高可靠性的电动调节阀。因此被广泛用于冶金、发电、石化、造纸、轻工及环保等工业部门。
341R系列开关式执行器是在381系列电子式执行器的基础上派生出来的ON-OFF控制型电动执行机构。该电子式执行器以220V单相交流电源为驱动电源,控制信号采用正、反切换接点信号,驱动电机采用AC可逆电机,驱动量的反馈检测采用高性能导电塑料电位器。产品反应速度快,安装及维护方便。

■ 产品特点

1.1 执行器设计有伺服系统(无需另配伺服放大器),只需接入DC4~20mA(或DC1~5V)信号和AC220V单相电源即可工作。内设接线端子,接线极为简单方便。
1.2 执行器的关键部件─控制器,采用先进的混合集成电路,用树脂密封浇铸,外形为匣状,体积小,可靠性高。
1.3 驱动量的反馈检测采用高性能导电塑料电位器,分辨率<0.4%。
1.4 具备自诊断功能,当发生故障时,控制器上的指示灯会立即发出指示信号。
1.5 用状态选择开关可以设定断信号时,(阀芯处于全开,全闭或自锁状态)。
1.6 用状态选择开关可以设定(正、反动作)。
1.7 用状态选择开关可以设定输入信号为(DC4~20mA或DC1~5V)。
1.8 调整工作零点(始点)和行程(终点)简单易行。
1.9 当突然断电时,能确保阀芯自锁。
1.10 采用同步皮带传动,有效降低了噪音。
1.11 延时保护功能,额定负载时,能实行状态自锁,故障发生时,能立即起动保护,并可反向运行取消延时保护。

■ 主要技术参数

2.1 电源AC220±50%,50HZ。
2.2 耗电功率(额定负载时)规格A型执行器 50VA;规格B型执行器 150VA;规格C型执行器 220VA。
2.3 输入信号:DC4~20mA或DC1~5V。
2.4 输出信号:DC4~20mA(负载电阻500Ω以下)。
2.5 控制精度基本误差:±1% 回差≤1% 死区≤1%
2.6 工作行程调整范围:“零点”±25%“行程”20%~100%
2.7 外部配线:输入输出信号应采用屏蔽电缆。电源线不得与信号线共用一根电缆。

执行器型号 普通型(S型)执行器 隔爆型(X型)执行器
电源电缆 3芯S=1.5mm2 3芯S=1.5mm2 外径φ9±1
信号电缆 4芯S=1.5mm2 4芯S=1.5mm2 外径φ11±1
电缆引入口 2-PF(G1/2) 可安装保护套管PF3/4(G3/4)

2.7 环境条件

环境条件 普通型(S型)执行器 隔爆型(X型)执行器
环境温度 无空间加热器-10℃~60℃ -10℃~40℃
有空间加热器-35℃~60℃
相对湿度 95%以下 45%~85%
环境气体 无腐蚀气体
机械振动 1.5g以下

2.9 保护等级:IP55。
2.10 隔爆等级:Exd Ⅱ BT4。
2.11 过载保护规格A、B型执行器可任选,规格C型执行器必配。

■ 使用环境条件

环境条件 普通型 (S型) 执行器 隔爆型 (X型) 执行器
环境温度 无空间加热器-10℃~60℃ -10℃~40℃
有空间加热器-35℃~60℃
相对湿度 95%以下 45%~85%
环境气体 无腐蚀气体
机械振动 1.5g以下
