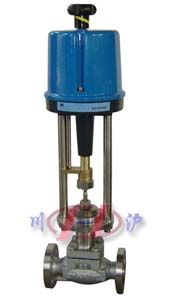

KHLS小口径单座调节阀
 |
 |
| KHLS小口径单座调节阀 |

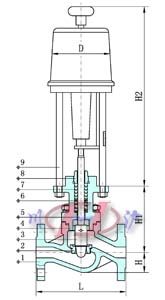

KHLS小口径单座调节阀 (结构图) |
■ 产品概述
本公司经营的KHLS电动小口径单座调节阀是采用小口径调节阀及顶部导向型执行器组成。KHLS小口径单座调节阀具有结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广，流量特性精度高，符合IEC534-1-1976标准。KHLS小口径单座调节阀的泄漏量符合ANSI Bl6.104标准。产品符合GB/T4213-92、JB/T7387-94。
■ 主要技术参数
● 阀体
| 阀体型式 |
直通单座铸造球型阀 |
| 公称通径 |
25、25mm |
| 公称压力 |
ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa |
| 连接型式 |
法兰连接 |
FF、RF、RJ、LG、沟槽型、嵌入型 |
| 法兰标准 |
JIS B2201-1984、ANSI B16.5-1981、JB79-59等 |
| 焊接标准 |
嵌接焊SW |
| 材料 |
铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti)、钛等 |
| 上阀盖 |
常温型 |
-17~+230℃ |
| 伸长I型 |
-45～-17℃ +230～+566℃ |
| 压盖型式 |
螺栓压紧式 |
| 密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料 |
● 阀内件
| 阀芯形式 |
单座柱塞型阀芯 |
| 流量特性 |
等百分比特性、线性特性 |
| 材料 |
不锈钢、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等 |
● 执行机构
| 执行器型式 |
DKZ系列、381L系列、SKZ系列、PSL系列 |
| 输入信号 |
DKZ执行机构 |
Ⅱ型0～10mA·DC（输入电阻200Ω）；Ⅲ型4～20mA·DC（输入电阻250Ω） |
| 381L执行机构 |
4～20mA·DC或1～5V（输入电阻250Ω） |
| SKZ执行机构 |
4～20mA·DC、1～5V DC |
| PSL执行机构 |
4～20mA·DC |
| 电源电压 |
DKZ执行机构 |
220V，50Hz |
| 381L执行机构 |
220V，50/60Hz |
| SKZ执行机构 |
单相控制220V·50Hz |
| PSL执行机构 |
单相控制220V·50Hz； 三相控制380V，50Hz |
| 手动机构 |
DKZ执行机构：手轮； 361L执行机构:离合式； SKZ执行机构: 手轮； PSL执行机构: 手轮 |
| 作用形式 |
电关式或电开式 |
■ 主要性能指标
| 泄漏量 |
金属阀座 |
小于阀额定容量的0.01%，符合ANSI B16.104-1976 IV级 |
| 软阀座 |
小于阀额定容量的10-7，符合ANSI B16.104-1976 VI级 |
| 回差 |
配DKZ执行机构为1.5%；配361L执行机构为2%；配SKZ执行机构为1%；配PSL执行机构为1% |
| 基本误差 |
配DKZ执行机构为±2.5%；配361L执行机构为±2%；配SKZ执行机构为±1.5%；配PSL执行机构为±1% |
| 可调范围 |
50:1(0.25≤Cv≤14)或30:1(Cv≤0.16) |
■ Cv值和行程
| 阀芯型式 |
阀座和流量特性 |
额定
行程 |
0.01 |
0.04 |
0.1 |
0.16 |
0.25 |
0.4 |
0.63 |
1.0 |
2.5 |
4.0 |
6.3 |
10 |
14 |
柱
塞
阀
芯 |
金属
阀座 |
等百分比 |
14.3 |
|
|
|
|
○ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
| 线性 |
○ |
○ |
○ |
○ |
○ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
软
阀座 |
等百分比 |
|
|
|
|
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
| 线性 |
|
|
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
| 公称通径 |
20 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
| 25 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
注：1、符号○和△表示阀的规格范围。
2、符号△表示阀的流量特性符合IEC－534-1-1976标准。
■ 主要外形及连接尺寸
| 公称通径DN(mm) |
20、25mm |
| 结构长度 |
由于各标准连接尺寸都不相同，如需要详细连接尺寸及技术资料，请联系公司技术部或销售部
，技术人员将会为
您提供完整的图纸及技术资料。 |
| 阀体高度 |
| 执行器高度 |
|
