KHLC小口径笼式调节阀
 |
 |

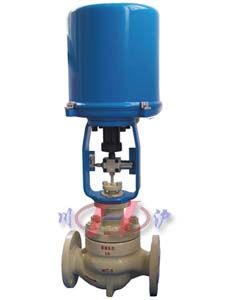

| KHLC小口径笼式调节阀 |

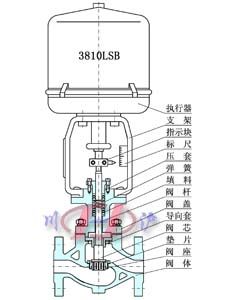

KHLC小口径笼式调节阀 (结构图) |
■ 产品概述
本公司经营的KHLC小口径笼式调节阀采用直行程电动执行器与Cv3000型调节阀组成。KHLC小口径笼式调节阀适用于液体压差超过3MPa的高压场合，是一种高性能的调节阀，坚固的阀芯导向和套筒可防止液体发生闪蒸和空化。KHLC小口径笼式调节阀具有结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广。KHLC小口径笼式调节阀的泄漏量符合ANSI Bl6.104标准。产品符合GB/T4213-92、JB/T7387-94。
■ 主要技术参数
● 阀体
| 阀体型式 |
直通单座铸造球型阀 |
| 公称通径 |
25、25mm |
| 公称压力 |
美标：ANSI 125、150、300、600 日标：JIS 10、16、20、30、40K 国标：PN1.6、4.0、6.4MPa |
| 连接型式 |
法兰连接 |
FF、RF、RJ、LG、沟槽型、嵌入型 |
| 法兰标准 |
JIS B2201-1984、ANSI B16.5-1981、JB79-59等 |
| 焊接标准 |
嵌接焊SW |
| 材料 |
铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti)、钛等 |
| 上阀盖 |
常温型 |
-17~+230℃ |
| 伸长I型 |
-45～-17℃ +230～+566℃ |
| 压盖型式 |
螺栓压紧式 |
| 密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料 |
● 阀内件
| 阀芯形式 |
单座套筒式柱塞型阀芯 |
| 流量特性 |
等百分比特性、线性特性 |
| 材料 |
不锈钢、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等 |
● 执行机构
| 执行器型式 |
DKZ系列、381L系列、SKZ系列、PSL系列 |
| 输入信号 |
DKZ执行机构 |
Ⅱ型0～10mA·DC（输入电阻200Ω）；Ⅲ型4～20mA·DC（输入电阻250Ω） |
| 381L执行机构 |
4～20mA·DC或1～5V（输入电阻250Ω） |
| SKZ执行机构 |
4～20mA·DC、1～5V DC |
| PSL执行机构 |
4～20mA·DC |
| 电源电压 |
DKZ执行机构 |
220V，50Hz |
| 381L执行机构 |
220V，50/60Hz |
| SKZ执行机构 |
单相控制220V·50Hz |
| PSL执行机构 |
单相控制220V·50Hz； 三相控制380V，50Hz |
| 手动机构 |
DKZ执行机构：手轮； 361L执行机构:离合式； SKZ执行机构: 手轮； PSL执行机构: 手轮 |
| 作用形式 |
电关式或电开式 |
■ 主要性能指标
| 泄漏量 |
金属阀座 |
小于阀额定容量的0.01%，符合ANSI B16.104-1976 IV级 |
| 软阀座 |
小于阀额定容量的10-7，符合ANSI B16.104-1976 VI级 |
| 回差 |
配DKZ执行机构为1.5%；配361L执行机构为2%；配SKZ执行机构为1%；配PSL执行机构为1% |
| 基本误差 |
配DKZ执行机构为±2.5%；配361L执行机构为±2%；配SKZ执行机构为±1.5%；配PSL执行机构为±1% |
| 可调范围 |
50:1(0.25≤Cv≤14)或30:1(Cv≤0.16) |
■ Cv值和行程
| 阀芯型式 |
阀座和流量特性 |
0.01 |
0.04 |
0.1 |
0.16 |
0.25 |
0.4 |
0.63 |
1.0 |
2.5 |
4.0 |
6.3 |
流量
特性 |
金属
阀座 |
等百分比 |
- |
- |
- |
- |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
| 线性 |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
| 额定行程(mm) |
14.3 |
| 公称通径 |
20、25mm |
注：符号○表示阀的规格范围。
■ 主要外形及连接尺寸
| 公称通径DN(mm) |
20、25mm |
| 结构长度 |
由于各标准连接尺寸都不相同，如需要详细连接尺寸及技术书资料，请联系公司技术部或销售部
，技术人员将会为
您提供完整的图纸及技术资料。 |
| 阀体高度 |
| 执行器高度 |
|
