自力式压差控制阀(压差控制器)

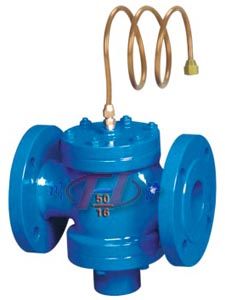

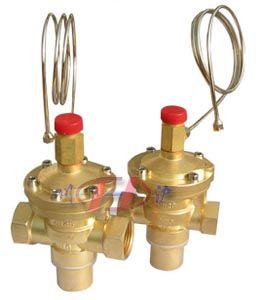

自力式压差控制阀(法兰连接)	自力式压差控制阀(螺纹连接)

■ 产品概述

ZYC型自力式压差控制阀(亦称压差控制器)，不需外来能源，依靠被调介质自身压力变化进行自动调节，自动消除管网的剩余压头及压力波动引起的流量变化，恒定用户进出口压差，有助于稳定系统运行。
自力式压差控制阀特别适用于分户计量或自动控制系统中。

■ 产品特点

该阀为双阀瓣结构，阀杆不平衡力小，结构紧凑，用于供热（空调）水系统中，恒定被控系统的压差，并有以下的特点：
1、恒定被控系统压差；
2、支持被控系统内部自主调节；排除外网压差波动对被控系统的影响；
3、采用先进技术膜片，理论误差为零，且可承受0.8MPa的压差；
4、采用先进的无级调压结构，控制压差可调比可达25：1；
5、当被控系统内部无自主调节时，该阀即具备了自力式流量控制阀的功能，设定流量的方法：
     a、调节控制压差的大小；
     b、调节被控系统阻力的大小；
6、具备消除堵塞的功能，当控制压差大时，阀门为全开状态，堵塞在双阀瓣处的污物会在介质压力下清除干净，方法是将导压管端的球阀关闭3－5分钟。
7、控制压差精度±5；

■ 主要技术参数

■ 主要零件材料及结构图

1	底盖	铸铁、球墨铸铁、铸钢
2	弹簧	65Mn/60Si2Mn
3	阀体	铸铁、球墨铸铁、铸钢
4	阀座	2Cr13、304
5	阀芯、阀杆	2Cr13、304
6	密封垫片	柔性石墨、聚四氟乙烯
7	上盖	铸铁、球墨铸铁、铸钢

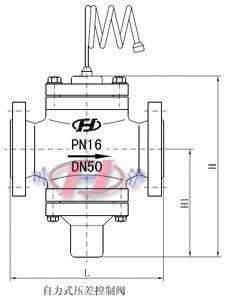

■ 主要外形及连接尺寸

公称通径(DN)	L(mm)	H(mm)	H1(mm)	Kvs(m3/h)
15	100	130	58	0.05～3.8
20	110	145	63	0.07～5.4
25	115	160	74	0.1～8.6
32	130	174	99	0.3～13.5
40	200	220	133	0.5～25.5
50	215	240	140	0.7～39.6
65	230	300	189	1.2～58
80	275	310	176	1.8～80
100	290	375	224	3.0～125
125	310	455	290	5.0～215
150	350	545	347	8.0～285
200	425	625	399	10～608
250	480	720	431	20～910
300	650	775	459	25～1395
350	700	960	595	30～1745
