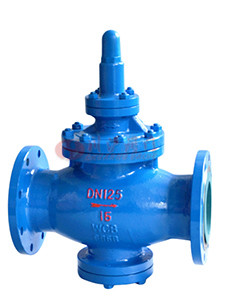

先导活塞式蒸汽减压阀
 |
 |
| 先导活塞式蒸汽减压阀 |
先导活塞式蒸汽减压阀(结构图) |
■ 产品概述
Y43H蒸气减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。蒸气减压阀在普通减压阀基础上作了很大改进，加大了活塞面积，改变了节流结构。改变了密封形式，加大了过流面积等等，从而在提高灵敏度、流量、寿命等方面大大改善了性能。
Y43H蒸气减压阀主要用于蒸汽管路，适用于流量大流量变化大，进口压力变化大的蒸汽管路。
■ 主要技术参数与性能指标
| 阀体形式 |
直通铸造阀 |
| 公称通径 |
DN15～500mm |
| 法兰标准 |
ANSI、JIS、DIN、GB、JB (特殊可按用户提供) |
| 连接形式 |
法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于2″以内) |
| 公称压力(MPa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
| 壳体试验压力(Mpa) |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
24.0 |
| 密封试验压力(Mpa) |
1.76 |
2.75 |
4.4 |
7.04 |
11.0 |
17.6 |
| 高进口压力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
| 出口压力范围(Mpa) |
0.04～1.0 |
0.05～1.6 |
0.08～2.5 |
0.2～3.5 |
0.5～3.5 |
0.5～4.5 |
| 压力特性偏差(Mpa)△P2P1 |
GB12246-1989 |
| 流量特性偏差(Mpa)△P2G2 |
GB12246-1989 |
| 小压差(Mpa) |
0.07 |
0.1 |
0.15 |
0.4 |
0.5 |
0.8 |
| 渗漏量 |
GB12245-1989 |

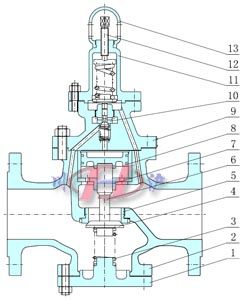

■ 主要零件材料
| 1 |
底座 |
HT200 |
WCB |
CF8 |
CF8M |
| 2 |
阀体 |
HT200 |
WCB |
CF8 |
CF8M |
| 3 |
弹簧 |
65Mn/60Si2Mn |
| 4 |
阀瓣 |
2Cr13 |
2Cr13/304 |
304 |
316 |
| 5 |
阀座 |
2Cr13 |
2Cr13/304 |
304 |
316 |
| 6 |
阀杆 |
2Cr13 |
2Cr13/304 |
304 |
316 |
| 7 |
导向套 |
2Cr13 |
2Cr13/304 |
304 |
316 |
| 8 |
活塞 |
2Cr13 |
铜合金 |
| 9 |
中阀盖 |
HT200 |
WCB |
CF8 |
CF8M |
| 10 |
密封压环 |
2Cr13 |
2Cr13/304 |
304 |
316 |
| 11 |
上阀盖 |
HT200 |
WCB |
CF8 |
CF8M |
| 12 |
调节螺栓 |
25 |
2Cr13/304 |
304 |
316 |
| 13 |
保护套 |
HT200/塑料 |
WCB |
CF8 |
CF8M |
■ 额定流量系数
| 公称通径DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
| 额定流量系数Kv |
1 |
2.5 |
4 |
6.5 |
9 |
16 |
25 |
36 |
64 |
100 |
140 |
200 |
250 |

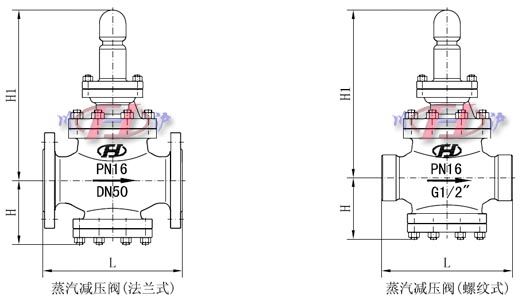

■ 主要外形尺寸
| 公称通径DN(mm) |
外形尺寸 |
| L |
H1 |
H |
| 1.6/2.5MPa |
4.0MPa |
6.4MPa |
10.0MPa |
1.6-4.0 |
6.4-10.0 |
1.6-4.0 |
6.4-10.0 |
| 15 |
160 |
180 |
180 |
180 |
265 |
280 |
85 |
100 |
| 20 |
160 |
180 |
180 |
200 |
265 |
280 |
85 |
100 |
| 25 |
180 |
200 |
200 |
220 |
280 |
300 |
95 |
115 |
| 32 |
200 |
220 |
220 |
230 |
280 |
300 |
95 |
115 |
| 40 |
220 |
240 |
240 |
240 |
290 |
315 |
105 |
130 |
| 50 |
250 |
270 |
270 |
300 |
300 |
340 |
130 |
135 |
| 65 |
280 |
300 |
300 |
340 |
315 |
355 |
145 |
150 |
| 80 |
310 |
330 |
330 |
360 |
330 |
370 |
170 |
175 |
| 100 |
350 |
380 |
380 |
405 |
450 |
200 |
205 |
| 125 |
400 |
450 |
450 |
450 |
510 |
225 |
235 |
| 150 |
450 |
500 |
500 |
485 |
555 |
265 |
275 |
| 200 |
500 |
550 |
550 |
570 |
640 |
290 |
300 |
| 250 |
650 |
650 |
640 |
720 |
325 |
335 |
| 300 |
800 |
800 |
740 |
830 |
360 |
375 |
| 350 |
850 |
850 |
810 |
880 |
395 |
410 |
| 400 |
900 |
900 |
950 |
1020 |
430 |
445 |
| 500 |
950 |
950 |
1080 |
1080 |
500 |
515 |
注：由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
|
