AX742安全泄压/持压阀
|
|

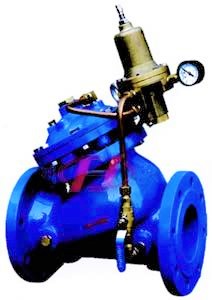

AX742安全泄压/持压阀 |

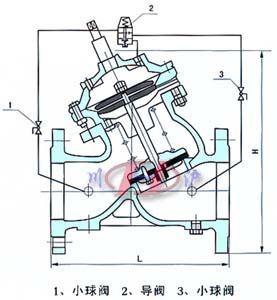

AX742安全泄压/持压阀 (结构图) |
■ 产品概述
AX742安全泄压/持压阀由主阀和针型调节阀、导阀、球阀及接管系统组成,主阀阀体采用全通道、直流式、流线型设计,并采用膜片式或活塞式两类结构。安全泄压/持压阀利用设定调压导阀弹簧压力和调节针型阀开度设定出口压力,并通过接管系统和控制室的反馈作用来稳定出口压力。
安全泄压/持压阀利用针型调节阀、导阀进行水压自力控制,不需要附加其它装置和能源,维护保养简便,受进口压力和流量影响小,压力控制准确度高,减压稳压可靠。
■ 工作原理
当管道从进水端给水时,水流过针阀进入主阀控制室,出口压力通过导管作用到导阀上,当出口压力高于导阀设定值时,导阀关闭,控制室停止排水,此时主阀控制室内压力升高并关闭主阀,出口压力不再升高。
当出口压力降到导阀设定压力时导阀开启,控制室向下游排水。由于导阀的排水量大于针阀的进水量,主阀控制室压力下降,进口压力使主阀开启。稳定状态下,控制室进水、排水相同,开度不变,出口压力不变。
■ 工作特点
1、压力控制稳定可靠。导阀、主阀连续工作,下游压力变化连续、平稳,受进口压力影响小。
2、操作方便。工作压力调定后,当上游压力或流量变动时主阀自动调节,稳定了下游压力。
3、阀体采用了全通道、直流式、流线型设计。水力损失小,节能效果好。
■ 主要技术参数
公称压(Mpa) |
壳体试验压力(MPa) |
密封试验压力(MPa) |
调压范围(MPa) |
适用介质 |
介质温度(℃) |
1.0 |
1.5 |
1.1 |
0-1.0 |
水 |
0-80 |
1.6 |
2.4 |
1.76 |
0-1.6 |
2.5 |
3.75 |
2.75 |
0-2.5 |

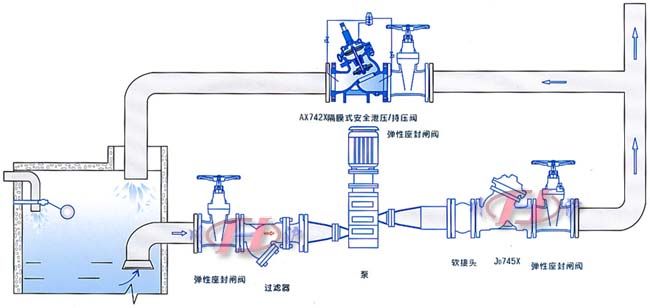

■ 安装示意图
■ 主要外形安装尺寸
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
L |
205 |
215 |
250 |
320 |
365 |
415 |
500 |
605 |
698 |
787 |
914 |
978 |
978 |
1150 |
H |
300 |
337 |
467 |
520 |
580 |
640 |
778 |
889 |
1010 |
1037 |
1264 |
1294 |
1324 |
1600 |
注:由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取新数据。
|
