ZMQD气动切断蝶阀
|
|

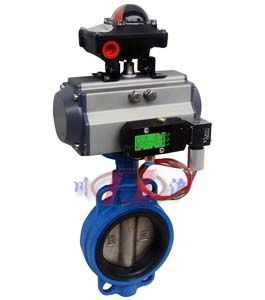

气动切断蝶阀 |

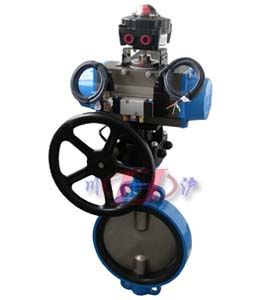

气动切断蝶阀 (带手动机构) |
■ 产品概述
川沪牌气动切断蝶阀采用角行程气动执行器与蝶阀组成,适用于两位切断的场合。气动切断蝶阀阀板与密封圈可采用多种结构(三偏心、单偏心、中线等),具有结构紧凑、切断性能好、使用寿命长等特点,兼备调节和切断两种功能。气动切断蝶阀亦配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关。气动切断蝶阀广泛使用于化工、电力、轻纺、食品、医药、造纸等工业部门及市政工程、水厂等管道对自来水、污水、油类液体或空气、煤气、天然器、水蒸气的介质进行切断控制。
■ 主要技术参数
● 阀体
阀体形式 |
直通铸造蝶阀 |
公称通径 |
DN50~600mm |
公称压力 |
PN1.0、1.6、2.5MPa |
法兰标准 |
JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 |
连接形式 |
法兰式、对夹式 |
阀盖形式 |
一体式 |
压盖型式 |
压盖压紧式 |
密封填料 |
V型聚四氟乙烯填料、柔性石墨填料 |
阀板形式 |
垂直板式(蝶形) |
切断时间 |
3~5S |
● 执行机构
执行器型号 |
GT系列、SR系列、AT系列、AW系列单双作用气动执行器 |
供气压力 |
400~700KPa |
气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
环境温度 |
-30~+70℃ |
作用形式 |
单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL) |
可配附件 |
电磁阀、空气过滤减压器、行程开关、手轮机构等 |
注:如需详细执行器参数,请进入气动执行器页面进行查阅。
■ 主要性能参数
公称通径DN(mm) |
50-1800 |
公称压力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
密封试验 |
0.66 |
1.1 |
1.76 |
低压气密试验 |
0.6 |
0.6 |
0.6 |
适用介质 |
空气、水、污水、蒸气、煤气、油品等 |
■ 主要外形及连接尺寸
公称通径 DN(mm) |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
L |
108 |
112 |
114 |
127 |
140 |
140 |
152 |
165 |
178 |
190 |
216 |
222 |
229 |
267 |
L1 |
43 |
46 |
49 |
56 |
64 |
70 |
71 |
76 |
83 |
92 |
102 |
113 |
127 |
154 |
H |
112 |
115 |
120 |
140 |
170 |
180 |
210 |
240 |
290 |
320 |
350 |
380 |
410 |
470 |
n-φd |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
12-22 |
12-26 |
12-26 |
16-26 |
16-30 |
20-30 |
20-33 |
20-36 |
H1 |
根据所配执行机构而定 |
A |
根据阀门所需力矩而定,配置执行器型号不同,外形尺寸也不相同 |
D |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405 |
460 |
520 |
580 |
640 |
715 |
840 |
D1 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
470 |
525 |
585 |
650 |
770 |
注:以上参数均为PN1.6MPa为准,其他压力等级请咨询公司技术部,表中尺寸为不带标准附件数据,另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取新数据。
|
