液控快关蝶阀

气动切断球阀

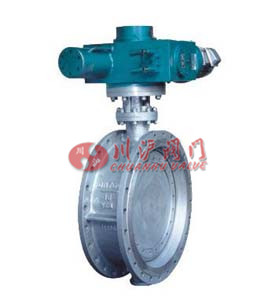

液控快关蝶阀

■ 液控快关蝶阀 产品概述

上海川沪阀门有限公司生产的液控快关蝶阀(又称:0.5秒电液联动快速关闭阀)主要应用于汽轮机抽气管路、高炉煤气余压发电装置(TRT) 等高安全等级系统,以及介质为海水、污水、烟气、空气、油品等工业管网上作紧急切断阀用。

   液控快关蝶阀阀广泛用于冶金行业高炉煤气管网系统上,防止管内煤气回火;在电力行业为了防止汽轮机组甩负荷时汽轮机内的压力突然降低,抽气管和各加热器内蒸汽倒入汽轮机内而造成将汽轮机叶片打碎、损坏汽轮发电机的恶性事故,在此作紧急切断阀用。在系统出现危险工况时,能在0.5秒钟内实施紧急关阀,实现管路的可靠截止。 有效防止汽机尾部蒸汽和冷凝水倒灌,保护汽轮机组的安全。

■ 液控快关蝶阀 结构与特点

1、 液控快关蝶阀主要由阀门、液压站、快关执行装置、PLC智能电控箱及特制行程反馈装置等组成;

2、 精加工齿轮齿条式液压执行器,结构紧凑,运行平稳,安全可靠;

3、 PLC智能电气控制系统,自动化程度高,可远程、本地控制系统;

4、 采用国际知名品牌自动化元件,产品性能优越,质量可靠;

5、 阀门正常启闭动力源一般由配套液压泵站提供,也可来源于汽轮机主机液压站;

6、 系统动力电源为380V,控制电源为AC220V、DC220V、DC110V以及其他电源等级;

7、 阀门采用三偏心多层次金属硬密封蝶阀,耐高温、启闭灵活、轻松,密封可靠.

■液控快关蝶阀 主要技术参数

公称通径:DN150~DN1800

公称压力:PN2.5~PN4.0

适用介质:水、蒸汽、气体、油品等

介质温度:≤400℃

开阀时间:10~90秒(可调)

正常关阀:10~90秒(可调)

快速关阀:0.3~0.8秒

全开状态最小流阻系数:0.1

动力电源:AC380V

可选控制电源:AC220V、DC220V、DC110V、DC24V

可控制动作:开阀、关阀、停止、15度游动、快关、远程故障联锁快关

远程信号类型:无源的开关量信号、4~20mA模拟量信号
