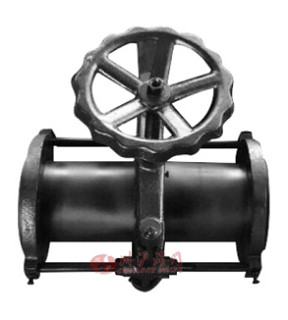

手动奥衬管夹阀

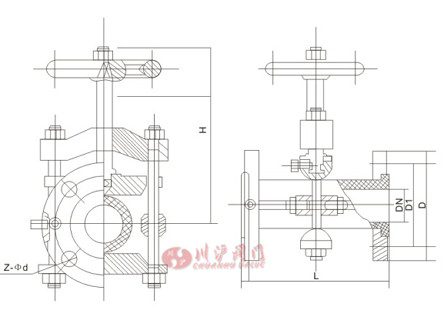

手动奥衬管夹阀	手动奥衬管夹阀(结构图)

■ 产品概述

一、主要结构型式：
手动奥衬管夹阀由阀体、橡胶管套、大小阀杆、压板、拉杆、托架、手轮等零件组成。
二、工作原理：
当顺时针转动手轮时，使大小阀杆同时转动来带动上下压板以压缩橡胶管套从而进行关闭，反之即行开启。这样压板在拉杆之间上下往复运动来完成阀门开闭工作。
三、注意事项：
因橡胶管套承受力小，所以在开闭时，操作人员旋转手轮时只要感到适量抵触，均达到开闭极点。切勿尽力及多人辅助，禁用其他工具开闭。
四、安装与维护：
1.手动奥衬管夹阀在管道上任意安装，没有介质流向限制。
2.手动奥衬管夹阀维护成本低，没有需要定期更换的阀座、密封填料、密封圈或伸缩管。胶管是管夹阀唯一需要更换的零件，一旦更换了胶管，阀门就像新阀门一样。本阀门很少需要其他零件库存。

■ 主要性能规范

■ 零部件材质

■ 橡胶衬里材质及使用范围

■ 氟塑料及搪瓷衬里材质及使用范围

■ 橡胶材质及使用范围

■ 安装尺寸
