卫生级气动隔膜阀
 |
 |
| 卫生级气动隔膜阀 |
卫生级气动隔膜阀 |

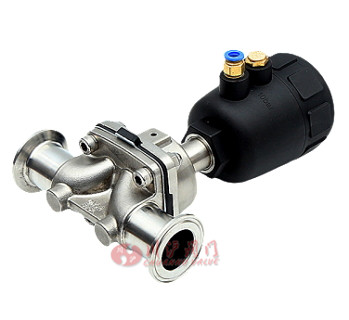

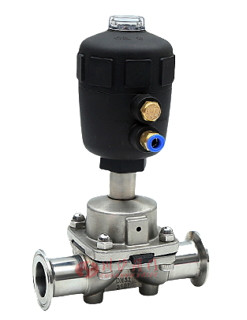

■ 产品概述
川沪公司生产的卫生级隔膜阀不需要单独的阀杆填料密封结构，隔膜在切断介质的同时起到了阀杆的密封作用，其二是柔韧性很强的隔膜关闭可靠，甚至对污液都能做到良好的切断。卫生级隔膜阀是快装式，可以方便快捷的和管道进行连接。
本阀专用于控制腐蚀性或强腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种氟塑料，适用于不同工作温度和流体管路。
适用温度：≤85℃、≤100℃、≤120℃、≤150℃（按照衬里和隔膜材料）
■ 产品特点
1.该隔膜阀同其他阀门设计相比，该阀门有着优越的流量特点。更容易清洁，很好的处理带颗粒的物料，在流量控制的应用上，气穴现象也更少些。
2.迷你型隔膜阀规格：1/4"，3/8"，1/2"，3/4"
3.隔膜阀规格：1"，11A4"，1.5"，2"2.5，3"，4"
4.适用于CIP/SIP·和物料接触部分 AISI316L·其他不锈钢部分AISI304·内表面处理亮光Ra≤0.5um·外表面处理亚光/亮光
■ 主要技术参数
| 技术参数 |
| 驱动方式 |
气动，常闭（1）/常开（2）/双向（3） |
| 使用 |
气动头D应用于直通阀体，气动头T应用于直通和多通阀体。 |
| 大工作压力 |
10bar（隔膜为乙丙橡胶或氟化橡胶）
6bar（隔膜为聚四氟乙烯，单面使用） |
| 大工作温度 |
150℃（根据使用条件） |
| 控制压力 |
4-6bar（控制方式1），
3-4bar（控制方式2和3） |
| 隔膜材料 |
乙丙橡胶、氟化橡胶、聚四氟乙烯 |
| 阀体材料 |
不锈钢 1.4435=316L |
| 接口方式 |
快装接口见下表： |
| 其他接口方式 |
焊接、法兰、螺纹 |
| 制造标准 |
GB、DIN、ISO、SMS |
■ 隔膜尺寸
| 隔膜尺寸（A×B） |
25×25 |
37×33 |
54×45 |
70×65 83×78 |
| 阀体尺寸（DN） |
DN8-10 |
DN15 |
DN20-32 |
DN40 DN50 |
| 工作压力（EPDM） |
Max.x6bar |
Max.x6bar |
Max.x6bar |
Max.x6bar |
| 工作压力（PTFE） |
Max.x6bar |
Max.x6bar |
Max.x6bar |
Max.x6bar |
| 工作温度（EPDM） |
Max.×130℃ |
Max.×130℃ |
Max.×130℃ |
Max.×130℃ |
| 工作温度（PTFE） |
Max.×150℃ |
Max.×150℃ |
Max.×150℃ |
Max.×150℃ |
■ 控制附件选型
| 电磁阀 |
双作用选二位五通、单作用二位三通、单电控双电控订货时注明 |
| 限位开关 |
远程反馈开关信号 |
| 定位器 |
输入模拟量信号（4-20mA或者0-10V），调节阀门开度 |
| 备注 |
以上附件不是标准配件，如需配置请订货时候注明，电磁阀和限位开关有分防爆和不防爆，如需防爆还要注明防爆等级 |

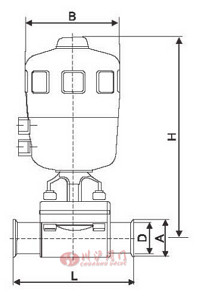

■ 主要外形及连接尺寸
| 型号 |
d |
D |
D1 |
L |
A |
H |
执行器 |
| DN08 |
8 |
20.2 |
25.2 |
89 |
64 |
122 |
050 |
| DN10 |
10 |
20.2 |
25.2 |
89 |
64 |
122 |
050 |
| DN15 |
15 |
43.5 |
50.5 |
108 |
80 |
145 |
063 |
| DN20 |
19 |
43.5 |
50.5 |
118 |
100 |
167 |
080 |
| DN25 |
22.6 |
43.5 |
50.5 |
130 |
100 |
170 |
080 |
| DN32 |
28 |
43.5 |
50.5 |
150 |
100 |
175 |
080 |
| DN40 |
36 |
43.5 |
50.5 |
161 |
126 |
225 |
100 |
| DN50 |
50 |
56.5 |
64 |
172 |
126 |
238 |
100 |
注：由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
|
