气动套筒调节阀(气动薄膜套筒调节阀)

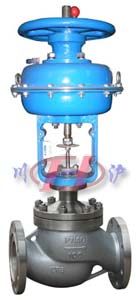

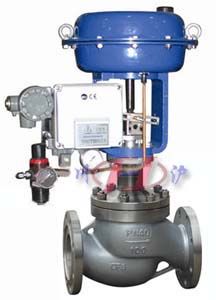

ZJSM气动薄膜套筒调节阀(标准型) ZJSM气动薄膜套筒调节阀(带顶装手轮)
ZJSM气动薄膜套筒调节阀(标准型) ZJSM气动薄膜套筒调节阀(带顶装手轮)

■ 产品概述

ZJSM精小型气动薄膜套筒调节阀是一种压力平衡式调节阀,由多弹簧气动薄膜执行机构和低流阻精小型套筒调节阀阀体组成,多弹簧执行机构高度低、重量轻、装备简便。精小型阀体流道呈S流线型,气动套筒调节阀具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确、维护方便等优点,可用于苛刻的工作条件。气动薄膜套筒调节阀特别适用于泄露量要求不高、阀前后压差较大的场合。主要特点如下:
1、采用平衡型阀芯,不平衡力下,允许压差大,操作稳定。
2、阀芯导向面大,可改善由涡流和冲击引起的振荡。
3、比普通的单、双座调节阀噪声降低10dB左右。
4、结构简单,装拆维修方便。

■ 主要技术参数

● 阀体

阀体形式 直通铸造球型阀
公称通径 DN20~300mm
公称压力 PN1.6、2.5、4.0、6.4MPa
法兰标准 GB/T9113、 JB/T79
连接形式 法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内)
阀盖形式 标准型-17~+230℃、高温型+230~+450℃、低温型-60~-196℃、波纹管密封型-40~+350℃
压盖型式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

● 阀内件

阀芯形式 套筒导向型阀芯
流量特性 线性、等百分比

● 执行机构及附件、作用形式

执行器型式 ZHA/B多弹簧簿膜执行机构
执行器型号 ZHA/B-22 ZHA/B-23 ZHAB-34 ZHA/B-45 ZHA/B-56
有效面积(cm2) 350 350 560 900 1400
行程(mm) 10、16 25 40 40、60 100
弹簧范围(KPa) 20~100(标准)、20-60、60-100、40-200、80-240
膜片材料 丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力 140~400KPa
气源接口 RC1/4"
环境温度 -30~+70℃
可配附件 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
作用形式 气关式(B)—失气时阀位开(FO);气开式(K)—失气时阀位关(FC)

■ 主要零件材料及内部结构图

1 阀体 WCB CF8 CF8M CF3M 气动薄膜套筒调节阀
2 垫片 PTFE/金属石墨垫片
3 套筒 304 304 316 316L
4 阀芯 304 304 316 316L
5 并帽 304 304 316 316L
6 阀盖 WCB CF8 CF8M CF3M
7 阀杆 304 304 316 316L
8 填料 PTFE/柔性石墨
9 弹簧 65Mn 304 316 316L
10 螺母 304 304 316 316L

■ 主要性能指标

项目 不带定位器 带定位器
基本误差% ±5.0 ±1.0
回差% 3.0 1.0
死区% 3.0 0.4
始终点偏差% 气开 始点 ±2.5 ±1.0
始点 ±5.0 ±1.0
气关 始点 ±5.0 ±1.0
终点 ±2.5 ±1.0
额定行程偏差% 2.5
泄露量L/h 0.01%×阀额定容量
可调范围R 30:1

■ 额定流量系数Kv、额定行程、配用执行器型号

公称通径 DN(mm) 20 25 32 40 50 65 80 100 125 150 200 250 300
阀座直径 dN(mm) 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数KV 直线 10 11 17.6 27.5 44 69 110 176 275 440 630 1000 1600
等百分 6.3 10 16 25 40 63 100 155 250 370 580 900 1300
额定行程(mm) 16 25 40 60 100
配用执行器型号 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56

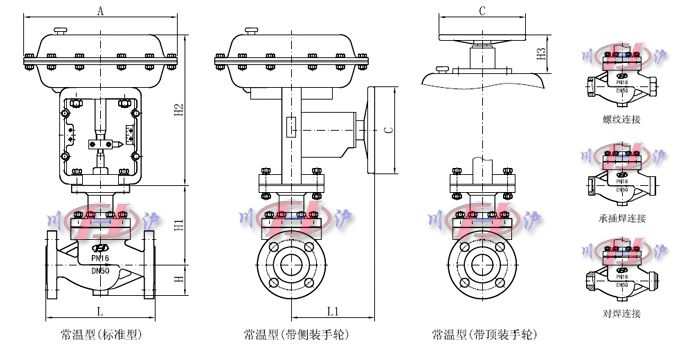

■ 主要外形及连接尺寸

气动薄膜套筒调节阀外形尺寸
公称通径 DN(mm) 20 25 32 40 50 65 80 100 125 150 200 250 300
L PN16/25 181 184 200 222 254 276 298 352 410 451 550 640 880
PN40 194 197 200 235 267 292 317 368 425 473 640 760 910
PN64 206 200 210 251 286 311 337 394 440 508 670 810 950
H PN16/25 52.5 57.5 75 75 85.5 92.5 100 110 142.5 158 170 195 230
PN40 52.5 57.5 75 75 82.5 92.5 100 117.5 150 167.5 187.5 205 245
PN64 65 40 85 85 90 102.5 107.5 125 172.5 195 207.5 230 260
H1 132 132 158 170 179 214 221 234 270 294 331 390 450
H2 298 298 298 298 298 380 380 380 510 510 510 650 650
H3 180 180 180 180 180 236 236 236 310 310 310 380 380
L1 280 280 280 280 280 350 350 350 475 475 475 560 560
A 282 282 282 282 282 360 360 360 470 470 470 580 580
C 220 220 220 220 220 270 270 270 320 320 320 400 400
注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
