气动角型调节阀(气动薄膜角型调节阀)
 |
 |

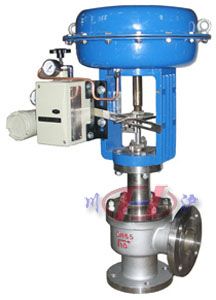

| ZJSJ气动薄膜角型调节阀(标准型) |

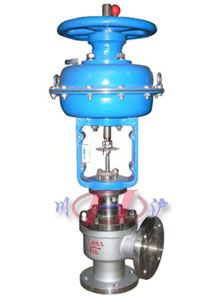

ZJSJ气动薄膜角型调节阀(带顶装手轮) |
■ 产品概述
ZJSJ气动薄膜角型调节阀，采用顶部导向结构，由多弹簧气动薄膜执行机构和角型调节阀阀体组成。气动角型调节阀具有结构紧凑、重量轻、动作灵敏、流体通道呈流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。气动角型调节阀具有体积小、重量轻、阀芯采用顶导向结构，流路简单、阻力小、易于冲洗的特点。气动薄膜角型调节阀广泛应用于精确控制气体、液体等介质，工艺参数如压力、流量、温度、液位保持在给定值。气动角式调节阀特别适用于允许泄露量小阀前阀后压差不大的高粘度、含有悬浮物和颗粒状物质的的调节，可避免结焦、堵塞，便于自净与清洗的场合。
■ 主要技术参数
● 阀体
| 阀体形式 |
角形单座铸造球型阀 |
| 公称通径 |
DN20～200mm |
| 公称压力 |
PN1.6、2.5、4.0、6.4MPa |
| 法兰标准 |
GB/T9113、 JB/T79 |
| 连接形式 |
法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内) |
| 阀盖形式 |
标准型-17～+230℃、高温型+230～+450℃、低温型-60～-196℃、波纹管密封型-40～+350℃ |
| 压盖型式 |
螺栓压紧式 |
| 密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
● 阀内件
| 阀芯形式 |
单座柱塞型阀芯 |
| 流量特性 |
线性、等百分比 |
● 执行机构及附件、作用形式
| 执行器型式 |
ZHA/B多弹簧簿膜执行机构 |
| 执行器型号 |
ZHA/B-22 |
ZHA/B-23 |
ZHAB-34 |
ZHA/B-45 |
ZHA/B-56 |
| 有效面积(cm2) |
350 |
350 |
560 |
900 |
1400 |
| 行程(mm) |
10、16 |
25 |
40 |
40、60 |
100 |
| 弹簧范围(KPa) |
20～100（标准）、20-60、60-100、40-200、80-240 |
| 膜片材料 |
丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布 |
| 供气压力 |
140～400KPa |
| 气源接口 |
RC1/4" |
| 环境温度 |
-30～+70℃ |
| 可配附件 |
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
| 作用形式 |
气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC) |
■ 主要零件材料及内部结构图
| 1 |
阀体 |
WCB |
CF8 |
CF8M |
CF3M |
 |
| 2 |
阀座 |
304 |
304 |
316 |
316L |
| 3 |
阀芯 |
304 |
304 |
316 |
316L |
| 4 |
导向套 |
304 |
304 |
316 |
316L |
| 5 |
垫片 |
PTFE/金属石墨缠绕垫片 |
| 6 |
阀盖 |
WCB |
CF8 |
CF8M |
CF3M |
| 7 |
垫片 |
304 |
304 |
316 |
316L |
| 8 |
填料 |
PTFE/柔性石墨 |
| 9 |
螺母 |
65Mn |
304 |
316 |
316L |
| 10 |
阀杆 |
304 |
304 |
316 |
316L |
■ 主要性能指标
| 项目 |
不带定位器 |
带定位器 |
| 基本误差% |
±5.0 |
±1.0 |
| 回差% |
≤3.0 |
≤1.0 |
| 死区% |
≤3.0 |
≤0.4 |
| 始终点偏差% |
气开 |
始点 |
±2.5 |
±1.0 |
| 始点 |
±5.0 |
±1.0 |
| 气关 |
始点 |
±5.0 |
±1.0 |
| 终点 |
±2.5 |
±1.0 |
| 额定行程偏差% |
≤2.5 |
| 泄露量L/h |
0.01%×阀额定容量 |
| 可调范围R |
30：1 |
■ 额定流量系数Kv、额定行程、配用执行器型号
| 公称通径 DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| 阀座直径 dN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| 额定流量系数KV |
线性 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
| 等百分 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
| 额定行程(mm) |
16 |
25 |
40 |
60 |
| 执行器型号 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |

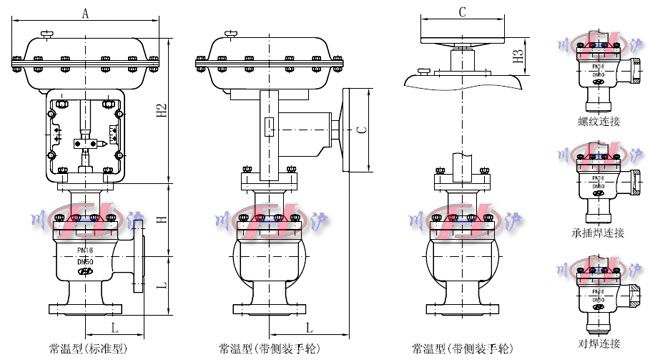

■ 主要外形及连接尺寸
| 公称通径 DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| L |
PN16/25 |
95 |
100 |
105 |
115 |
125 |
145 |
155 |
175 |
200 |
225 |
275 |
| PN40 |
95 |
100 |
105 |
115 |
125 |
145 |
155 |
175 |
200 |
225 |
275 |
| PN64 |
115 |
115 |
130 |
130 |
150 |
170 |
190 |
215 |
250 |
275 |
325 |
| H |
PN16/25 |
119 |
119 |
122 |
140 |
157 |
169 |
179 |
200 |
230 |
250 |
304 |
| PN40 |
123 |
123 |
134 |
152 |
157 |
191 |
201 |
216 |
240 |
270 |
325 |
| PN64 |
135 |
135 |
142 |
160 |
177 |
196 |
206 |
227 |
257 |
277 |
331 |
| H1 |
298 |
298 |
298 |
298 |
298 |
380 |
380 |
380 |
510 |
510 |
510 |
| H2 |
180 |
180 |
180 |
180 |
180 |
236 |
236 |
236 |
310 |
310 |
310 |
| L1 |
280 |
280 |
280 |
280 |
280 |
350 |
350 |
350 |
475 |
475 |
475 |
| A |
282 |
282 |
282 |
282 |
282 |
360 |
360 |
360 |
470 |
470 |
470 |
| C |
220 |
220 |
220 |
220 |
220 |
270 |
270 |
270 |
320 |
320 |
320 |
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
|
