气动波纹管调节阀
 |
 |

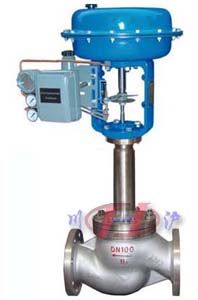

| ZJSBWG气动波纹管调节阀(标准型) |

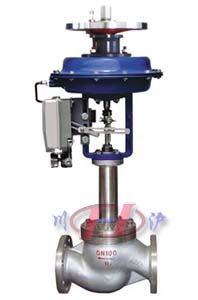

ZJSBWG气动波纹管调节阀(带顶装手轮) |
■ 产品概述
ZJSBWG气动波纹管密封调节阀，由多弹簧气动薄膜执行器及波纹管密封调节阀阀体组成，电多弹簧执行机构高度低、重量轻、装备简便。气动波纹管调节阀阀芯采用上导向结构，结构紧凑，有呈S流线型的流道，使其压降损失小、流量大，可调范围广，流量特性精度高，符合IEC534-1-1976标准。上阀盖采用波纹管密封结构，适用于极素养、易燃易爆易挥发和稀有贵重金属介质的调节。另外气动波纹管调节阀也可用在真空的场合。
■ 主要技术参数
● 阀体
| 阀体形式 |
直通铸造球型阀 |
| 公称通径 |
DN25～300mm |
| 公称压力 |
PN 1.6、2.5、4.0、6.4MPa |
| 法兰标准 |
GB/T9113、 JB/T79 |
| 连接形式 |
法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内) |
| 阀盖形式 |
标准型-17～+230℃、高温型+230～+450℃、低温型-60～-196℃、波纹管密封型-40～+350℃ |
| 压盖型式 |
螺栓压紧式 |
| 密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
● 阀内件
| 阀芯形式 |
单座柱塞型、笼式导向型、套筒平衡式阀芯 |
| 流量特性 |
线性、等百分比 |
● 执行机构及附件、作用形式
| 执行器型式 |
ZHA/B多弹簧簿膜执行机构 |
| 执行器型号 |
ZHA/B-22 |
ZHA/B-23 |
ZHAB-34 |
ZHA/B-45 |
ZHA/B-56 |
| 有效面积(cm2) |
350 |
350 |
560 |
900 |
1400 |
| 行程(mm) |
10、16 |
25 |
40 |
40、60 |
100 |
| 弹簧范围(KPa) |
20～100（标准）、20-60、60-100、40-200、80-240 |
| 膜片材料 |
丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布 |
| 供气压力 |
140～400KPa |
| 气源接口 |
RC1/4" |
| 环境温度 |
-30～+70℃ |
| 可配附件 |
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
| 作用形式 |
气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC) |
■ 主要内部结构图
 |
 |
 |
| 波纹管密封单座式阀芯 |
波纹管密封笼式阀芯 |
波纹管密封套筒式阀芯 |
■ 主要零件材料
| 1 |
阀体 |
WCB |
CF8 |
CF8M |
CF3M |
| 2 |
阀座、套筒 |
304 |
304 |
316 |
316L |
| 3 |
阀芯 |
304 |
304 |
316 |
316L |
| 4 |
导向套、并帽 |
304 |
304 |
316 |
316L |
| 5 |
垫片 |
聚四氟乙烯(PTFE)/金属石墨垫片 |
| 6 |
阀盖 |
WCB |
CF8 |
CF8M |
CF3M |
| 7 |
阀杆 |
304 |
304 |
316 |
316L |
| 8 |
波纹管 |
304 |
304 |
316 |
316L |
| 9 |
填料 |
聚四氟乙烯(PTFE)/柔性石墨 |
| 10 |
螺母 |
304 |
304 |
316 |
316L |
■ 主要性能指标
| 项目 |
不带定位器 |
带定位器 |
| 基本误差% |
±5.0 |
±1.0 |
| 回差% |
≤3.0 |
≤1.0 |
| 死区% |
≤3.0 |
≤0.4 |
| 始终点偏差% |
气开 |
始点 |
±2.5 |
±1.0 |
| 始点 |
±5.0 |
±1.0 |
| 气关 |
始点 |
±5.0 |
±1.0 |
| 终点 |
±2.5 |
±1.0 |
| 额定行程偏差% |
≤2.5 |
| 泄露量L/h |
0.01%×阀额定容量 |
| 可调范围R |
30：1 |
■ 额定流量系数Kv、额定行程、配用执行器型号
| 公称通径 DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 阀座直径 dN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 额定流量系数KV |
单座 |
11 |
17 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
630 |
1000 |
1600 |
| 笼式 |
9 |
15 |
23 |
35 |
59 |
95 |
148 |
236 |
355 |
568 |
885 |
1260 |
| 套筒 |
10 |
16 |
25 |
40 |
63 |
100 |
155 |
250 |
370 |
580 |
900 |
1300 |
| 额定行程(mm) |
16 |
25 |
40 |
60 |
100 |
| 执行器型号 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
ZHA/B-56 |

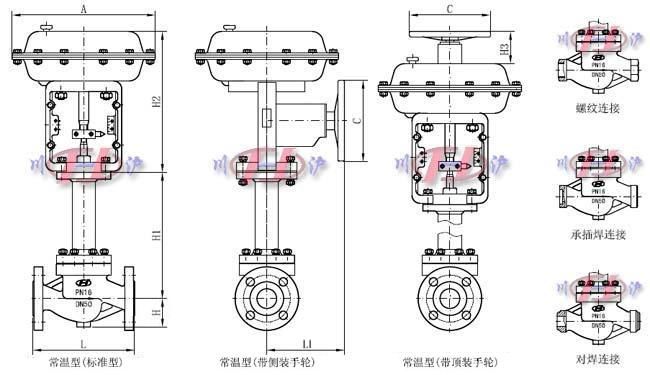

■ 主要外形及连接尺寸
| 公称通径 DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| L |
PN16/25 |
184 |
200 |
222 |
254 |
276 |
298 |
352 |
410 |
451 |
550 |
640 |
880 |
| PN40 |
197 |
200 |
235 |
267 |
292 |
317 |
368 |
425 |
473 |
640 |
760 |
910 |
| PN64 |
200 |
210 |
251 |
286 |
311 |
337 |
394 |
440 |
508 |
670 |
810 |
950 |
| H |
PN16/25 |
57.5 |
75 |
75 |
85.5 |
92.5 |
100 |
110 |
142.5 |
158 |
170 |
195 |
230 |
| PN40 |
57.5 |
75 |
75 |
82.5 |
92.5 |
100 |
117.5 |
150 |
167.5 |
187.5 |
205 |
245 |
| PN64 |
40 |
85 |
85 |
90 |
102.5 |
107.5 |
125 |
172.5 |
195 |
207.5 |
230 |
260 |
| H1 |
365 |
425 |
430 |
445 |
660 |
680 |
690 |
748 |
740 |
780 |
820 |
880 |
| H2 |
298 |
298 |
298 |
298 |
380 |
380 |
380 |
510 |
510 |
510 |
650 |
650 |
| H3 |
180 |
180 |
180 |
180 |
236 |
236 |
236 |
310 |
310 |
310 |
380 |
380 |
| L1 |
280 |
280 |
280 |
280 |
350 |
350 |
350 |
475 |
475 |
475 |
560 |
560 |
| A |
282 |
282 |
282 |
282 |
360 |
360 |
360 |
470 |
470 |
470 |
580 |
580 |
| C |
220 |
220 |
220 |
220 |
270 |
270 |
270 |
320 |
320 |
320 |
400 |
400 |
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
|
