气动调节球阀
 |
 |

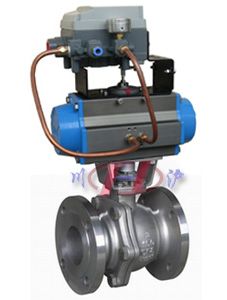

| 气动调节球阀 (配SR气动执行器) |

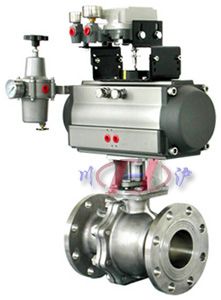

气动调节球阀 ((配ST气动执行器) |
■ 产品概述
川沪牌气动调节球阀是一种转角为90°的旋转类球阀，采用角行程气动执行器及球阀组成。是在引进国外先进技术的基础上进行特殊设计、精心制造的产品。气动调节球阀采用智能控制与定位，与电气阀门定位器配套，输入4～20mADC信号及0.4～0.7MPa气源即可控制运转，实现对压力、流量、温度、液位等参数的调节。气动调节球阀是以压缩空气为动力，阀杆带动阀芯在阀体内转动90°可以实现全开—全闭的动作。气动调节球阀按其密封性能分为金属密封与软密封。具有结构紧凑、体积精小、运行可靠、密封性好、维修容易、安装方便、适应性强等优点。特别适合于介质是粘稠、含颗粒、纤维性质的场合。气动调节球阀广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中，作远距离集中控制或就地控制。
■ 主要技术参数
● 阀体
| 阀体形式 |
直通铸造球型阀 |
| 公称通径 |
DN15～300mm |
| 公称压力 |
PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB ；JIS 10、20、30K |
| 法兰标准 |
JIS、ANSI、GB、JB、HG等 |
| 连接形式 |
法兰式、焊接式、螺纹式 |
| 阀盖形式 |
整体式 |
| 压盖型式 |
螺栓压紧式 |
| 密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨 |
● 阀内件
● 执行机构
| 执行器型号 |
GT、SR、ST、AT、AW系列单双作用气动执行器 |
| 供气压力 |
0.4～0.7MPa |
| 气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 |
-30～+70℃ |
| 作用形式 |
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL) |
| 可配附件 |
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
注：如需详细执行器参数，请进入气动执行器页面进行查阅。
■ 主要性能指标
| 公称通径 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 额定流量系数KV |
21 |
38 |
72 |
112 |
170 |
273 |
384 |
512 |
940 |
1452 |
2222 |
3589 |
5128 |
7359 |
| 允许压差(MPa) |
≤ 公称压力 |
| 动作范围 |
0～90° |
| 泄露量Q |
软密封为零泄露；金属密封符合ANSI B16.104 IV级标准 |
| 基本误差 |
带定位器：小于全行程的±2% |
| 回差 |
带定位器：小于全行程的2% |
■ 主要性能规范
| 试验压力(MPa) |
公称压力(MPa) |
压力级(class) |
JIS(K) |
| 1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
600 |
10K |
20K |
| 强度试验 |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
3.0 |
7.5 |
16.5 |
2.4 |
3.8 |
| 密封试验 |
1.76 |
2.75 |
4.4 |
7.04 |
11.0 |
2.2 |
5.5 |
12.1 |
1.5 |
2.8 |
| 气密试验 |
0.5～0.7MPa |
■ 主要零件材料
| 1 |
左阀体 |
WCB、CF8、CF8M、CF3M |
 |
| 2 |
右阀体 |
WCB、CF8、CF8M、CF3M |
| 3 |
阀座 |
PEFE、PPL、304、316 |
| 4 |
球体 |
2Cr13、304、316 |
| 5 |
阀杆 |
2Cr13、304、316 |
| 6 |
密封填料 |
PTFE/柔性石墨 |
| 7 |
填料压盖 |
WCB、CF8、CF8M、CF3M |

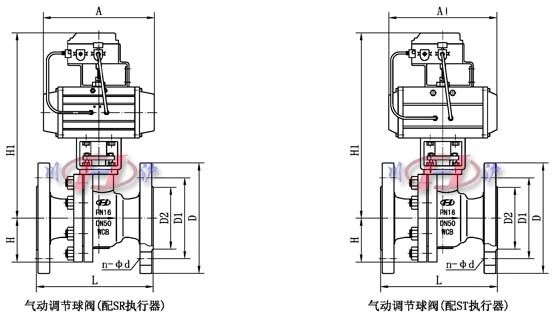

■ 主要外形及连接尺寸
| 公称通径 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
280 |
320 |
360 |
400 |
630 |
750 |
| H |
44.5 |
49 |
55 |
65 |
65 |
75 |
90 |
95 |
115 |
127 |
140 |
172.5 |
310 |
350 |
| H1 |
根据所配执行机构而定 |
| D |
95 |
105 |
115 |
140 |
150 |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405 |
460 |
| D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
| D2 |
46 |
56 |
65 |
76 |
84 |
99 |
118 |
132 |
156 |
184 |
211 |
266 |
319 |
370 |
| n-φd |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
12-22 |
12-26 |
12-26 |
| A、A1 |
根据阀门所需力矩而定，配置机型不同，外形尺寸也不相同 |
注：以上参数均以国标PN1.6MPa为准，其他压力等级请咨询公司技术部，表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
|
